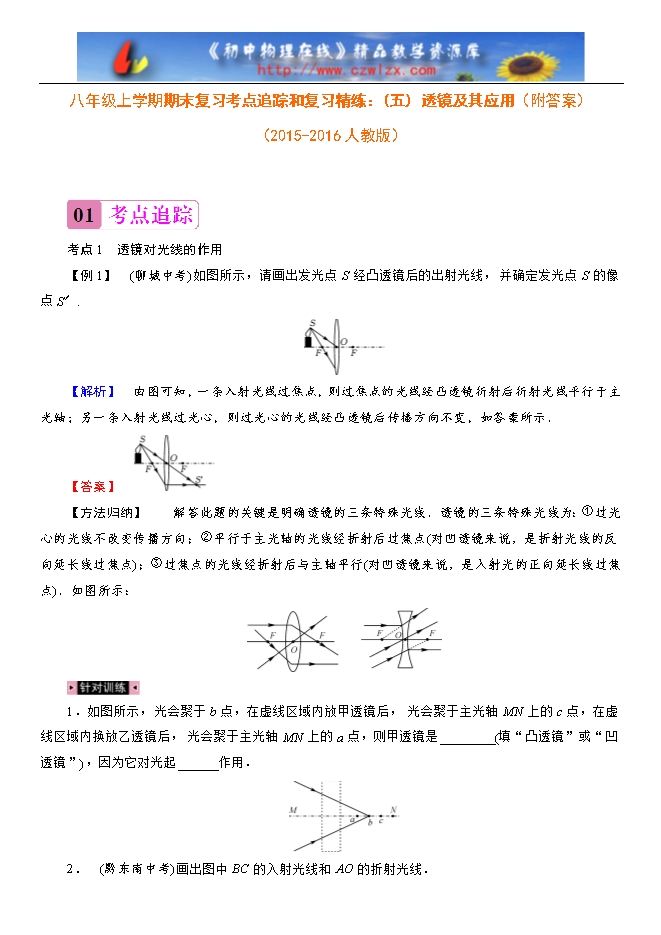

【内容简介】考点1　透镜对光线的作用 【例1】　(聊城中考)如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′. 【解析】　由图可知，一条入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴；另一条入射光线过光心，则过光心的光线经凸透镜后传播方向不变，如答案所示． 【答案】　 【方法归纳】　　解答此题的关键是明确透镜的三条特殊光线．透镜的三条特殊光线为：①过光心的光线不改变传播方向；②平行于主光轴的光线经折射后过焦点(对凹透镜来说，是折射光线的反向延长线过焦点)；③过焦点的光线经折射后与主轴平行(对凹透镜来说，是入射光的正向延长线过焦点)．如图所示： 1．如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点，在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，则甲透镜是________(填“凸透镜”或“凹透镜”)，因为它对光起______作用． 2．　(黔东南中考)画出图中BC的入射光线和AO的折射光线． 考点2　凸透镜成像规律及其应用 【例2】　(齐齐哈尔中考)某实验小组用焦距为10 cm的凸透镜合作探究“凸透镜成像规律”． (1)在探究过程中，他们将蜡烛、凸透镜、光屏固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，你认为可能的原因是__________________________________________．(写出一条即可) (2)上述问题解决后，他们将蜡烛、凸透镜固定在光具座如图位置，移动光屏后得到烛焰清晰、完整的像，该像是倒立、________的实像．利用此原理工作的光学仪器有________．接下来他们保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，光屏上再次出现了一个倒立、________的实像． (3)实验过程中由于蜡烛燃烧变短，使蜡烛的像成在了光屏中心的上方，要使像成在光屏的中心，只调节凸透镜，应将凸透镜向______调． 【解析】　(1)在做凸透镜成像规律的实验时，首先要调整三者的中心在同一高度上，这样做的目的就是为了保证使烛焰的像能够成在光屏上；(2)由题图知物距所在位置，根据焦距的大小得出物体所成像的特点．(3)由于蜡烛燃烧变短，根据光线过光心不改变方向，像向光屏的上方移动，要使像成在光屏的中央位置，凸透镜应向下移动． ........ 下载word文档附件
