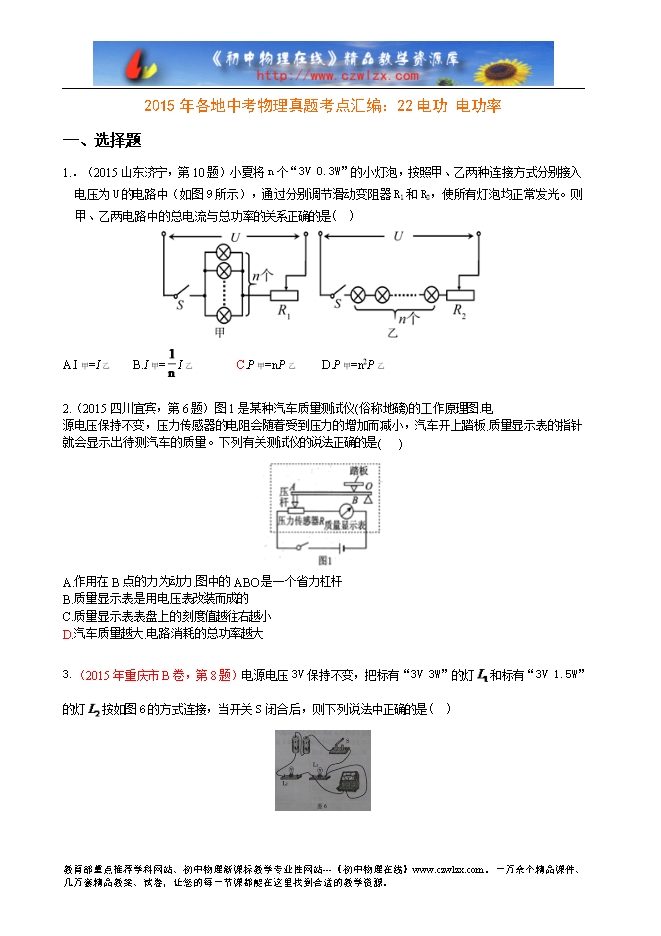

【内容简介】 一、选择题 1．（2015山东济宁，第10题）小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图9所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光。则甲、乙两电路中的总电流与总功率的关系正确的是( ) A.I甲=I乙 B.I甲= I乙 C.P甲=nP乙 D.P甲=n2P乙 2.（2015四川宜宾，第6题）图1是某种汽车质量测试仪(俗称地磅)的工作原理图.电 源电压保持不变，压力传感器的电阻会随着受到压力的增加而减小，汽车开上踏板.质量显示表的指针就会显示出待测汽车的质量。下列有关测试仪的说法正确的是( ) A.作用在B点的力为动力.图中的ABO是一个省力杠杆 B.质量显示表是用电压表改装而成的 C.质量显示表表盘上的刻度值越往右越小 D.汽车质量越大.电路消耗的总功率越大 3.（2015年重庆市B卷，第8题）电源电压3V保持不变，把标有“3V 3W”的灯 和标有“3V 1.5W”的灯 按如图6的方式连接，当开关S闭合后，则下列说法中正确的是( ) A.灯 消耗的实际功率是3W B.灯 消耗的实际功率是1.5W C.两灯消耗的总功率是1W D.电压表的示数与电源电压之比是1：2 4．（2015江苏南京，第12题）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为lW；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W。则当滑片P从a移到b的过程中( ) A．电流表示数变化了0.6A B．电压表示数变化了4V C．R1消耗的电功率变化了5W D．电路消耗的总功率变化了6W ........ ?
