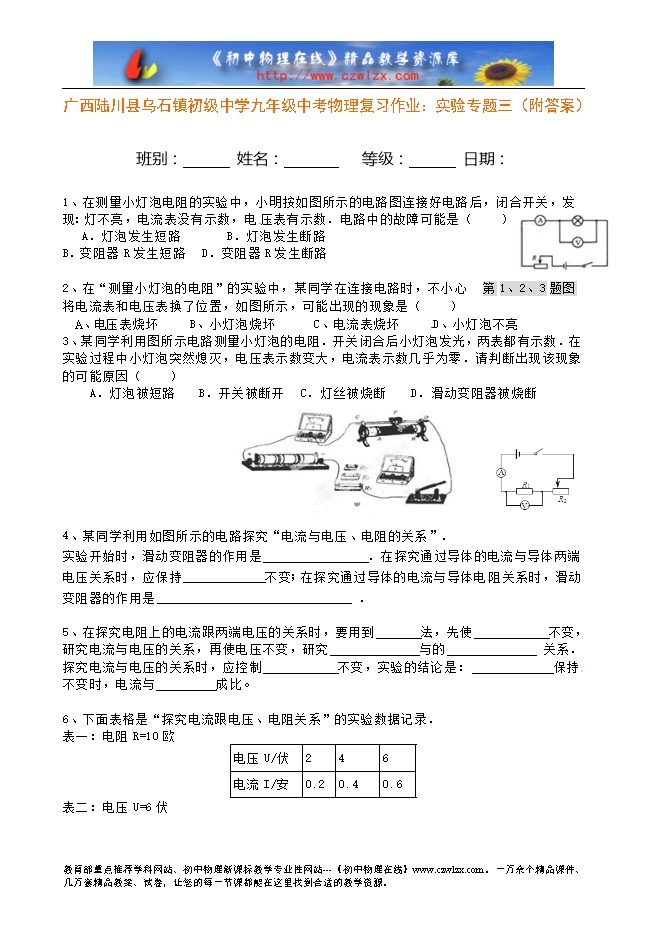

【内容简介】1、在测量小灯泡电阻的实验中，小明按如图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电 压表有示数．电路中的故障可能是（　　） A．灯泡发生短路 B．灯泡发生断路 B．变阻器R发生短路 D．变阻器R发生断路 2、在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心 第1、2、3题图 将电流表和电压表换了位置，如图所示，可能出现的现象是（　　） A、电压表烧坏 B、小灯泡烧坏 C、电流表烧坏 D、小灯泡不亮 3、某同学利用图所示电路测量小灯泡的电阻．开关闭合后小灯泡发光，两表都有示数．在实验过程中小灯泡突然熄灭，电压表示数变大，电流表示数几乎为零．请判断出现该现象的可能原因（　　） A．灯泡被短路 B．开关被断开 C．灯丝被烧断 D．滑动变阻器被烧断 4、某同学利用如图所示的电路探究“电流与电压、电阻的关系”． 实验开始时，滑动变阻器的作用是 ．在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电 阻关系时，滑动变阻器的作用是 ． 5、在探究电阻上的电流跟两端电压的关系时，要用到 法，先使 不变，研究电流与电压的关系，再使电压不变，研究 与的 关系． 探究电流与电压的关系时，应控制 不变，实验的结论是： 保持 不变时，电流与 成比。 6、下面表格是“探究电流跟电压、电阻关系”的实验数据记录． 表一：电阻R=10欧 ........ ?
