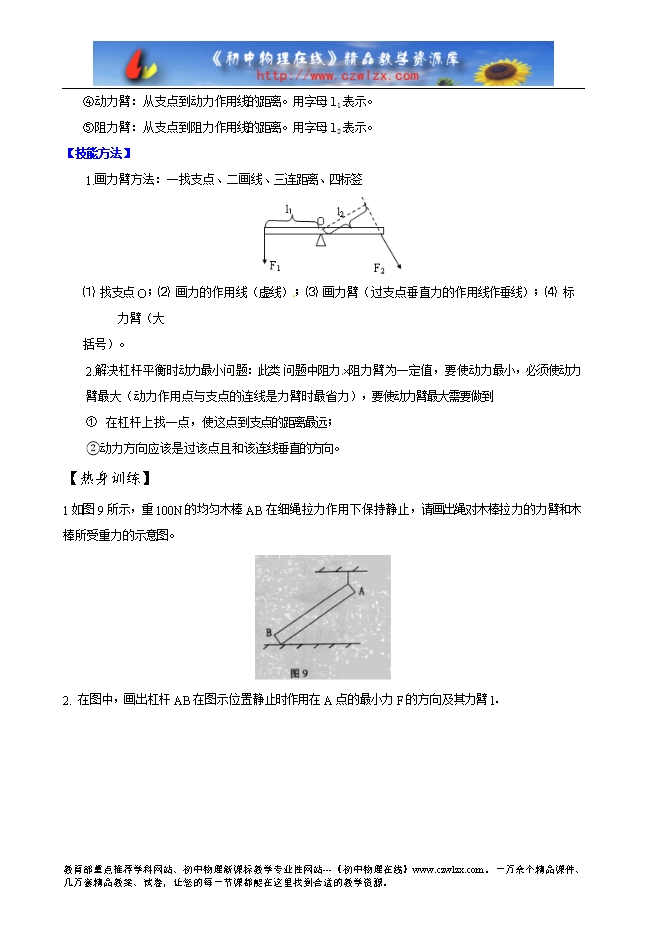

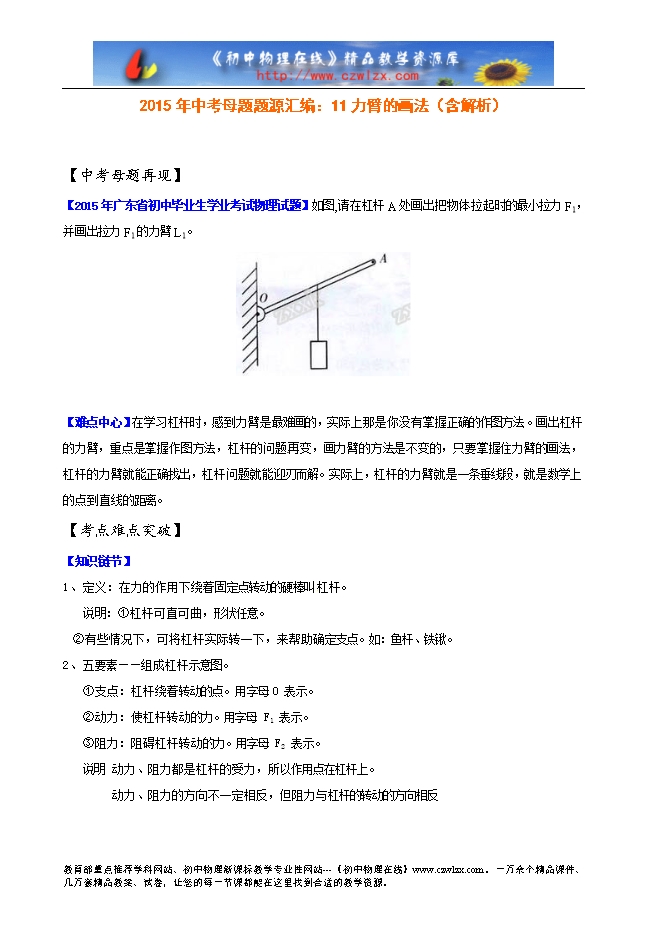

【内容简介】【中考母题再现】 【2015年广东省初中毕业生学业考试物理试题】如图,请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1。 【难点中心】在学习杠杆时，感到力臂是最难画的，实际上那是你没有掌握正确的作图方法。画出杠杆的力臂，重点是掌握作图方法，杠杆的问题 再变，画力臂的方法是不变的，只要掌握住力臂的画法，杠杆的力臂就能正确找出，杠杆问题就能迎刃而解。实际上，杠杆的力臂就是一条垂线段，就是数学上的点到直线的距离。 【考点难点突破】 【知识链节】 1、 定义：在力的作用下绕着固定点转动的硬棒叫 杠杆。 说明：①杠杆可直可曲，形状任意。 ②有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。 2、 五要素——组成杠杆示意图。 ①支点：杠杆绕着转动的点。用字母O 表示。 ②动力：使杠杆转动的力。用字母 F1 表示。 ③阻力：阻碍杠杆转动的力。用字母 F2 表示。 说明 动力、阻力都是杠杆的受力，所以作用点在杠杆上。 动力、阻力的方向不一定相反，但阻力与杠杆的转动的方向相反 ④动力臂：从支点到动力作用线的距离。用字母l1表示。 ⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。 【技能方法】 1.画力臂方法：一找支点、二画线、三连距离、四标签 ⑴ 找支点O；⑵ 画力的作用线（虚线） ；⑶ 画力臂（过支点垂直力的作用线作垂线）；⑷ 标力臂（大 括号）。 2.解决杠杆平衡时动力最小问 题：此类 问题中阻力 ×阻力臂为一定值，要使动力最小，必须使动力臂最大（动力作用点与支点的连线是力臂时最省力），要使动力臂最大需要做到 ① 在杠杆上找一点，使这点到支点的距离最远； ②动力方向应该是过该点且和该连线垂直的方向。 ......... ?
