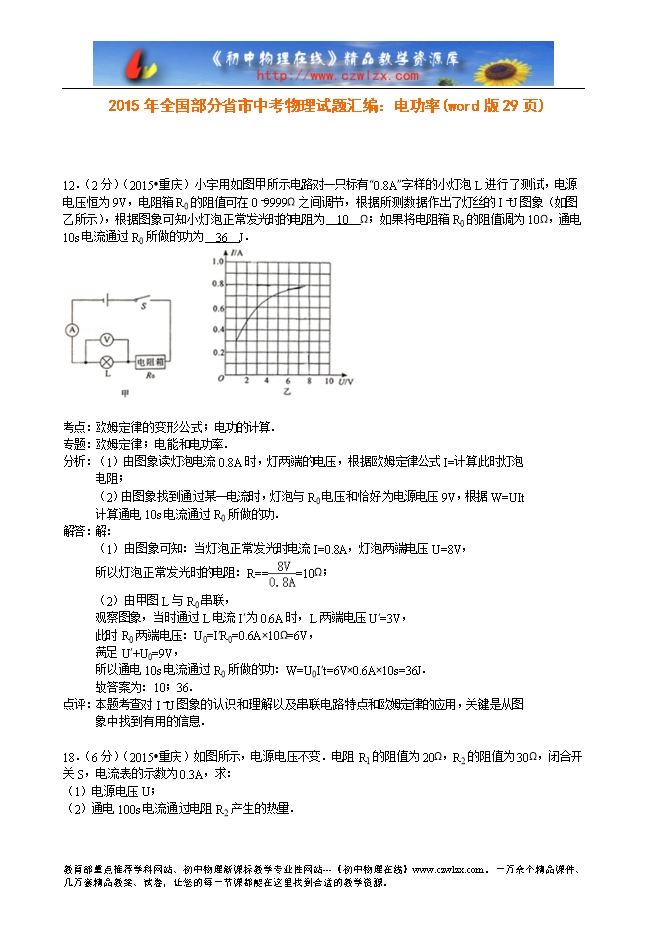

【内容简介】12．（2分）（2015?重庆）小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为　10　Ω；如果将电阻箱R0的阻值调为10Ω，通电10s电流通过R0所做的功为　36　J． 考点： 欧姆定律的变形公式；电功的计算．. 专题： 欧姆定律；电能和电功率． 分析： （1）由图象读灯泡电流0.8A时，灯两端的电压，根据欧姆定律公式I=计算此时灯泡电阻； （2）由图象找到通过某一电流时，灯泡与R0电压和恰好为电源电压9V，根据W=UIt计算通电10s电流通过R0所做的功． 解答： 解： （1）由图象可知：当灯泡正常发光时电流I=0.8A，灯泡两端电压U=8V， 所以灯泡正常发光时的电阻：R== =10Ω； （2）由甲图L与R0串联， 观察图象，当时通过L电流I′为0.6A时，L两端电压U′=3V， 此时R0两端电压：U0=I′R0=0.6A×10Ω=6V， 满足U′+U0=9V， 所以通电10s电流通过R0所做的功：W=U0I′t=6V×0.6A×10s=36J． 故答案为：10；36． 点评： 本题考查对I﹣U图象的认识和理解以及串联电路特点和欧姆定律的应用，关键是从图象中找到有用的信息． ......... ?
