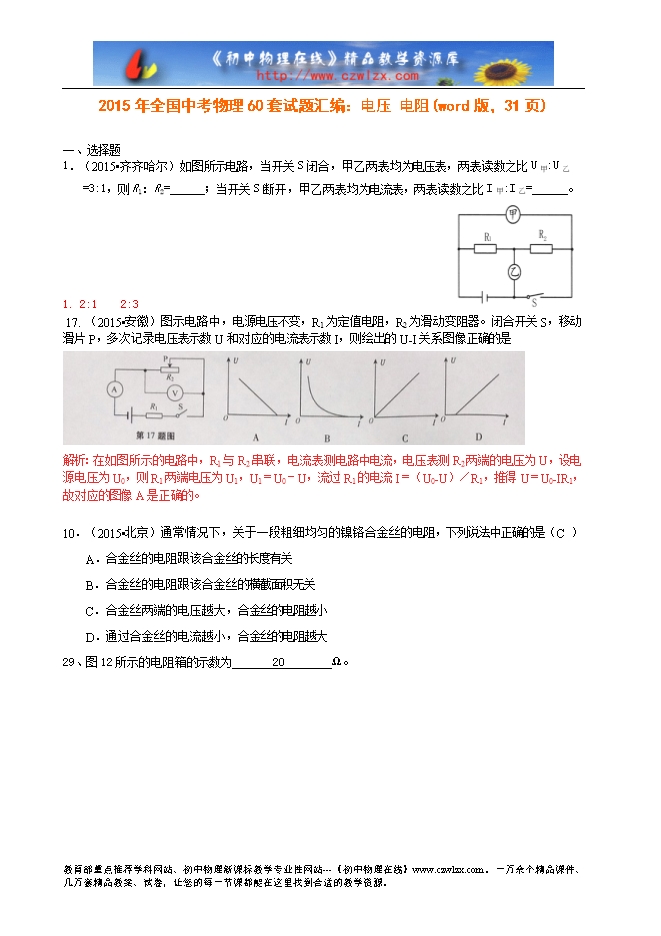

2015年全国中考物理60套试题汇编:电压 电阻(word版,31页)
【内容简介】一、选择题
1.(2015?齐齐哈尔)如图所示电路,当开关S闭合,甲乙两表均为电压表,两表读数之比U甲:U乙=3:1,则R1:R2= ;当开关S断开,甲乙两表均为电流表,两表读数之比I甲:I乙= 。
1. 2:1 2:3
17. (2015?安徽)图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器。闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U-I关系图像正确的是
解析:在如图所示的电路中,R1与R2串联,电流表测电路中电流,电压表测R2两端的电压为U,设电源电压为U0,则R1两端电压为U1,U1=U0-U,流过R1的电流I=(U0-U)/R1,推得U=U0-IR1,故对应的图像A是正确的。
10.(2015?北京)通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法中正确的是(C )
A.合金丝的电阻跟该合金丝的长度有关
B.合金丝的电阻跟该合金丝的横截面积无关
C.合金丝两端的电压越大,合金丝的电阻越小
D.通过合金丝的电流越小,合金丝的电阻越大

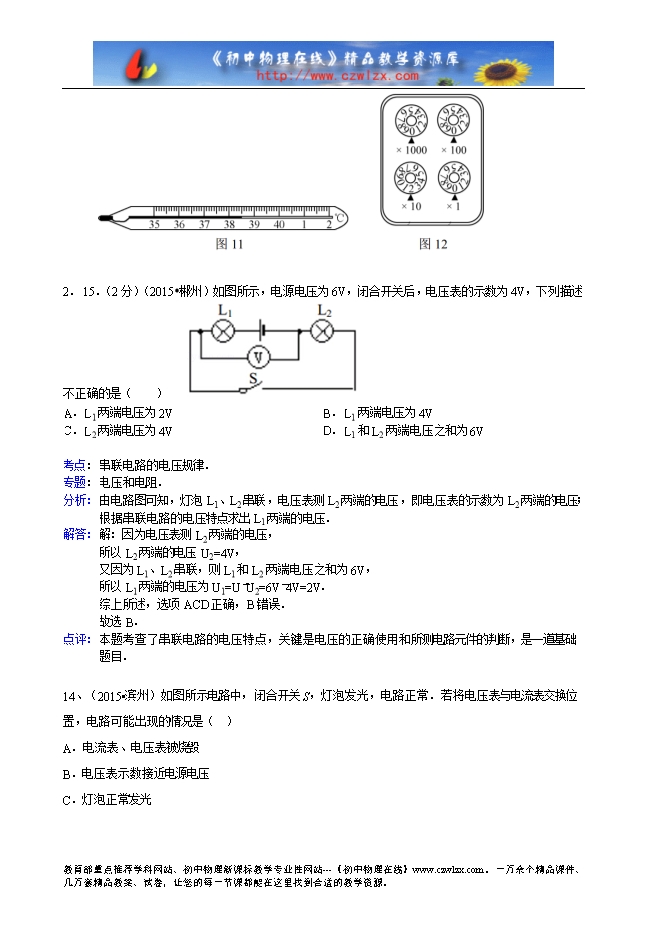

29、图12所示的电阻箱的示数为 20 Ω。
.......
?
