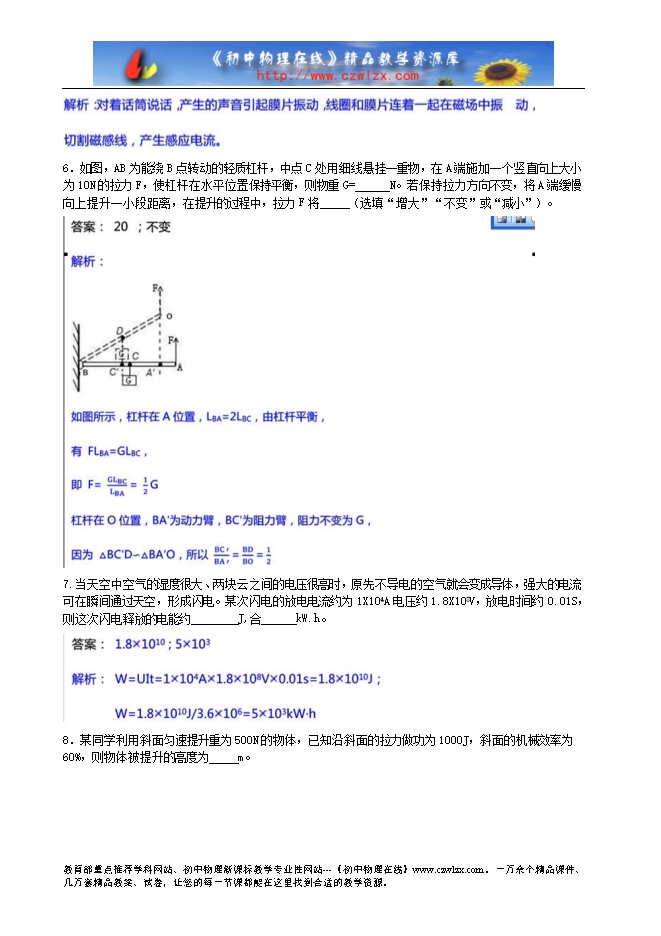

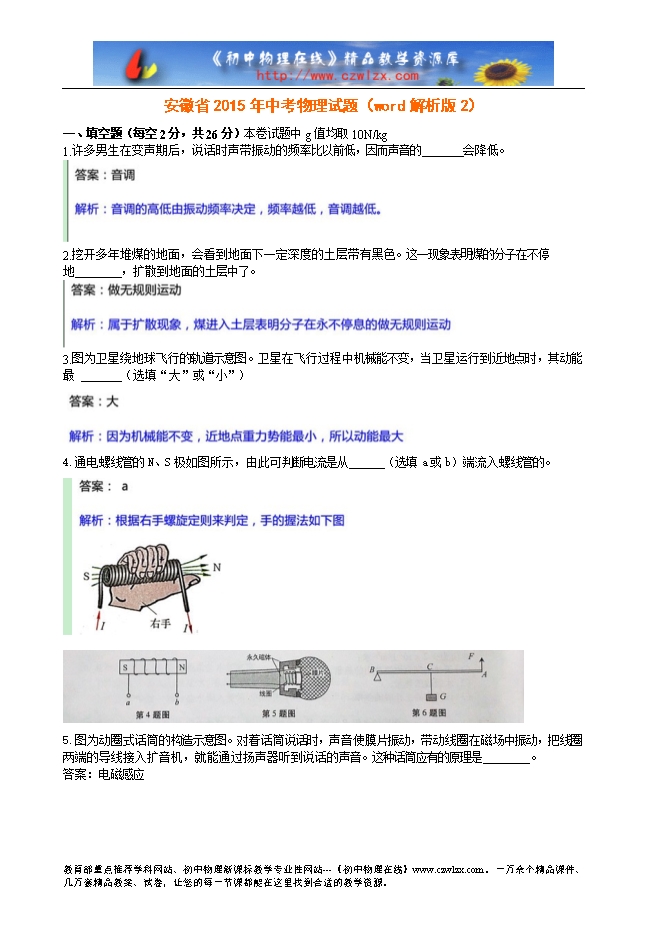

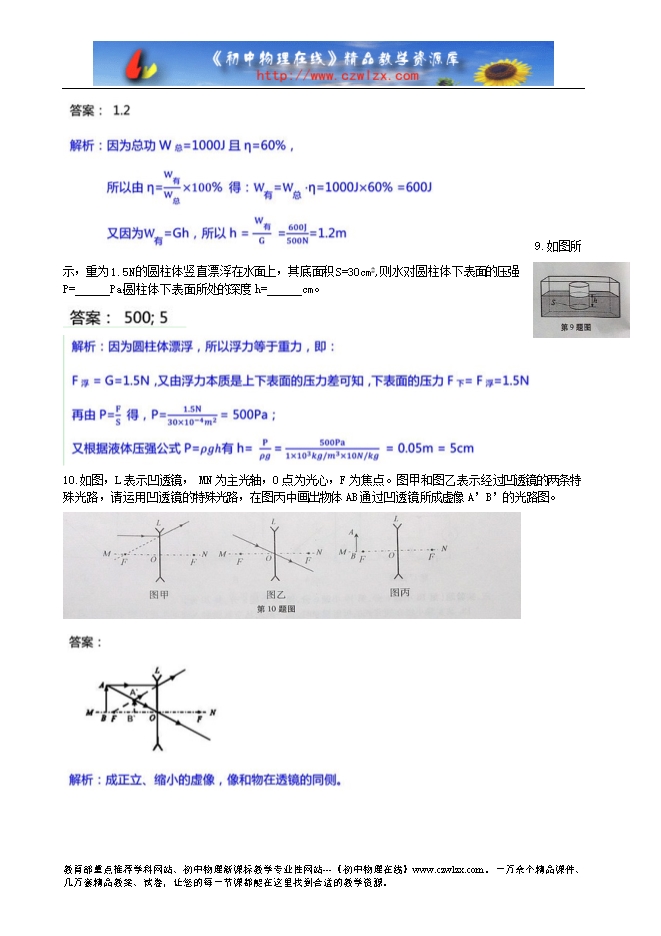

【内容简介】....... 20.某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示。使用的电源电压约为6V，滑动变阻器的规格是 “5Ω 2A”。 （1）闭合开关前，滑动变阻器的滑片P应移至 （选填“a”或“b”）端。 （2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为 V。为了保证小灯泡不被损坏，接下来应该进行的操作是 。 （3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施： 。 解析：由于滑动变阻器在实验中超保护作用，因此连接时必须“一上一下”；由于接了左下端，在闭合开关前，必须滑到最右端（b）；闭合开关后，电压表的读数为2.9V，由于此时滑动变阻器的阻值最大，分去的电压最多，故无法使小灯泡两端电压是2.5V，换用最大阻值较大的滑动变阻器、在电路中串一个定值电阻或接一个小灯泡等。 四、计算与推导题（第21小题8分，第22小题6分，第23小题9分，共23分；解答要有必要的公式和解答过程，只有最后答案的不能得分） 21. 如图所示，一轻绳绕过定滑轮，一端与粗糙水平桌面上的滑块相连，另一端悬挂一个沙桶。调整桶内砂的质量，当沙桶和砂的总质量m=0.2kg时，沙桶和滑块都做匀速直线运动，速度大小v=0.5m/s。不计滑轮的摩擦，求沙桶和滑块匀速运动时： （1）滑块受到的摩擦力大小; （2）沙桶和砂所受的重力在2s内做的功。 解析：（1）由于沙桶和滑块做匀速直线运动，滑块在水平方向上受平衡力的作用，F拉＝f；而沙桶对滑块的拉力F拉与滑块对沙桶的拉力F拉，是一对作用力和反作用力，即F拉＝F拉，；由于沙桶在做匀速直线运动，故F拉＝G桶；故f＝G桶＝mg＝0.2kg*10N/kg＝2N。 （2）由于利用定滑轮，故重物移动的速度跟滑块移动的速度相等，2s内重物在重力方向移动的距离为s＝vt＝0.5m/s*2s＝1m，重力做的功为：W＝Gs＝2N*1m＝2J。 ......... 下载word文档附件
