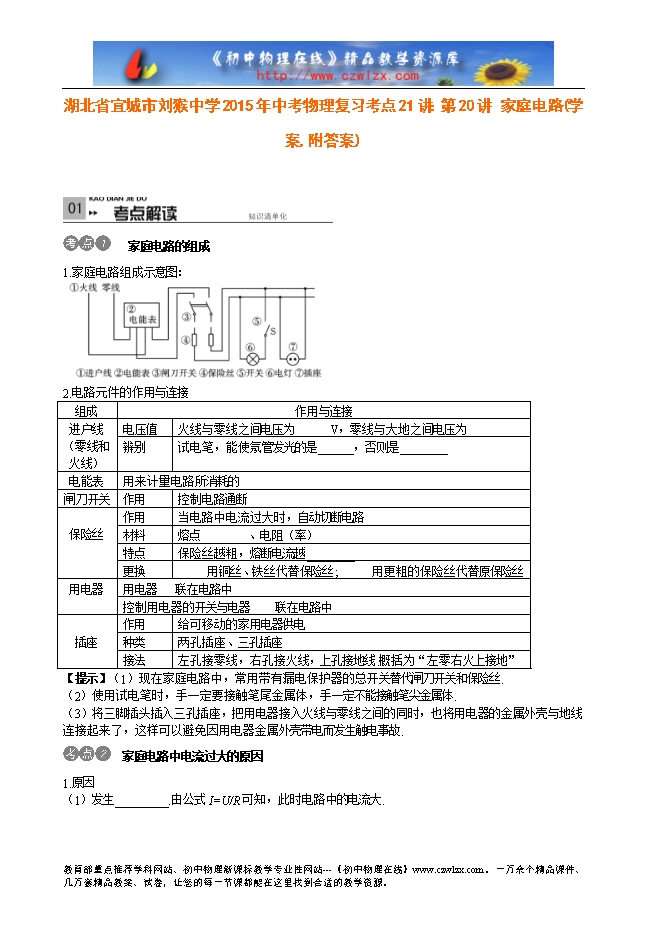

【内容简介】 家庭电路的组成 1.家庭电路组成示意图： 2.电路元件的作用与连接 组成 作用与连接 进户线 （零线和 火线） 电压值 火线与零线之间电压为______V，零线与大地之间电压为________ 辨别 试电笔，能使氖管发光的是______，否则是________ 电能表 用来计量电路所消耗的_________ 闸刀开关 作用 控制电路通断 保险丝 作用 当电路中电流过大时，自动切断电路 材料 熔点________、电阻（率）______________ 特点 保险丝越粗，熔断电流越________ 更换 _____用铜丝、铁丝代替保险丝;______用更粗的保险丝代替原保险丝 用电器 用电器___联在电路中 控制用电器的开关与电器____联在电路中 插座 作用 给可移动的家用电器供电 种类 两孔插座、三孔插座 接法 左孔接零线，右孔接火线，上孔接地线.概括为“左零右火上接地” 【提示】（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝. （2）使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体. （3）将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故. ......... ?
