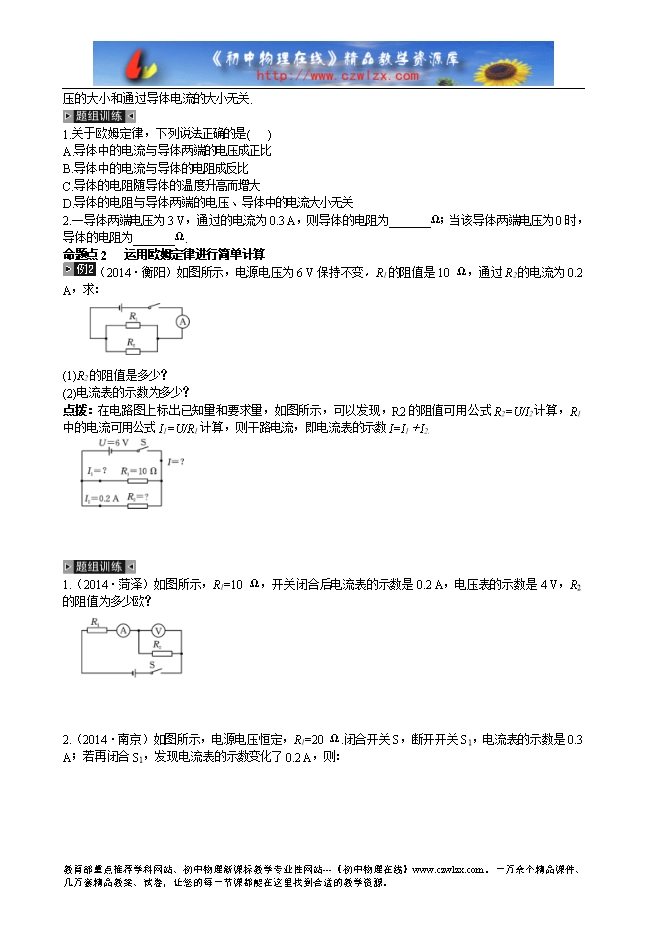

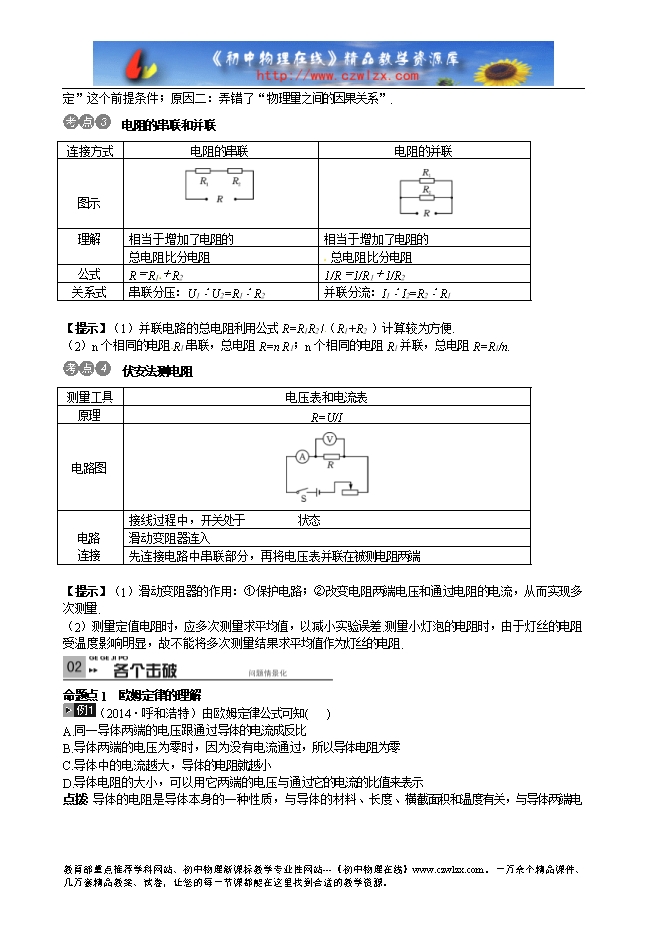

【内容简介】欧姆定律的探究 探究目的 电流与电压的关系 电流与电阻的关系 实验方法 ___________法 实验设计 控制______不变，改变_________ 控制________不变，改变________ 电路图 滑动变阻 器的作用 保护电路 改变电阻两端电压 控制电阻两端电压不变 ? 实验图像 实验结论 电阻一定时，电流与电压成___比 电压一定时，电流与电阻成____比 评估交流 利用不同规格的器材多次进行实验，可避免实验的偶然性和特殊性，从而得出普遍性的结论 欧姆定律及其应用 内容 导体中的电流，跟导体两端的电压成_____，跟导体的电阻成______ 公式 I=____________ 适用 纯电阻电路 理解 对应关系：定律中电流、电压和电阻是针对同一导体或同一段电路在同一时刻而言的 因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果 变形关系：U=IR、R=U/I只表示数量关系，只适用于数学计算，不反映物理规律 ....... ?
