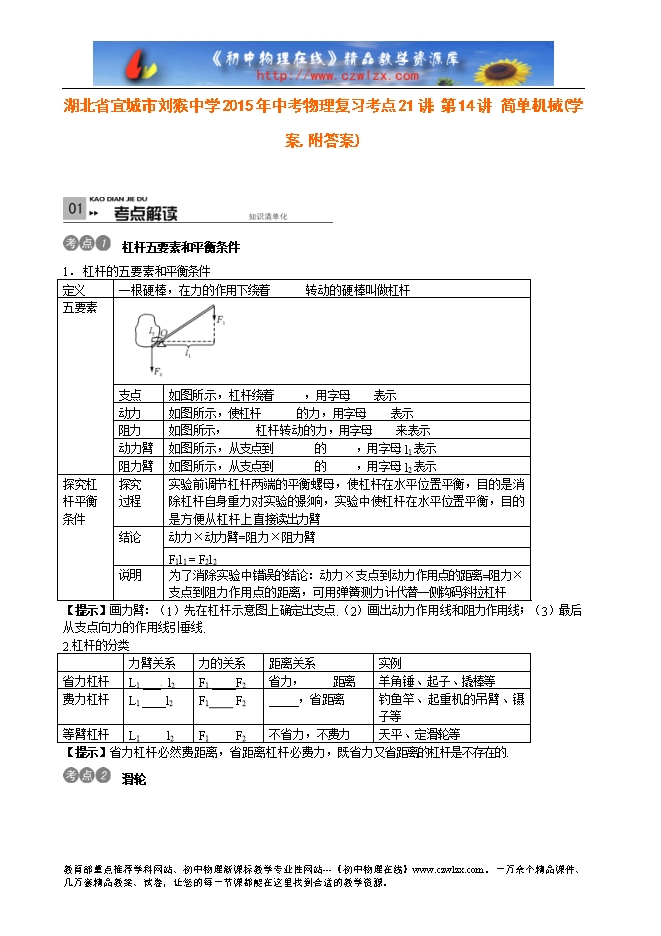

【内容简介】 杠杆五要素和平衡条件 1． 杠杆的五要素和平衡条件 定义 一根硬棒，在力的作用下绕着______转动的硬棒叫做杠杆 五要素 支点 如图所 示，杠杆绕着_____，用字母____表示 动力 如图所示，使杠杆______的力，用字母____表示 阻力 如图所示，_____杠杆转动的力，用字母____来表示 动力臂 如图所示，从支点到_______的_____，用字母l1表示 阻力臂 如图所示，从支点到_______的_____，用字母l2表示 探究杠 杆平衡 条件 探究 过程 实验前调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，目的是消除杠杆自身重力对实验的影响，实验中使杠杆在水平位置平衡，目的是方便从杠杆上直接读出力臂 结论 动力×动力臂=阻力×阻力臂 F1l1 = F2l2 说明 为了消除实验中错误的结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，可用弹簧测力计代替一侧钩码斜拉杠杆 【提示】画力臂：（1）先在杠杆示意图上确定出支点.（2）画出动力作用线和阻力作用线；（3）最后从支点向力的作用线引垂线. 2.杠杆的分类 力臂关系 力的关系 距离关系 实例 ....... ?
