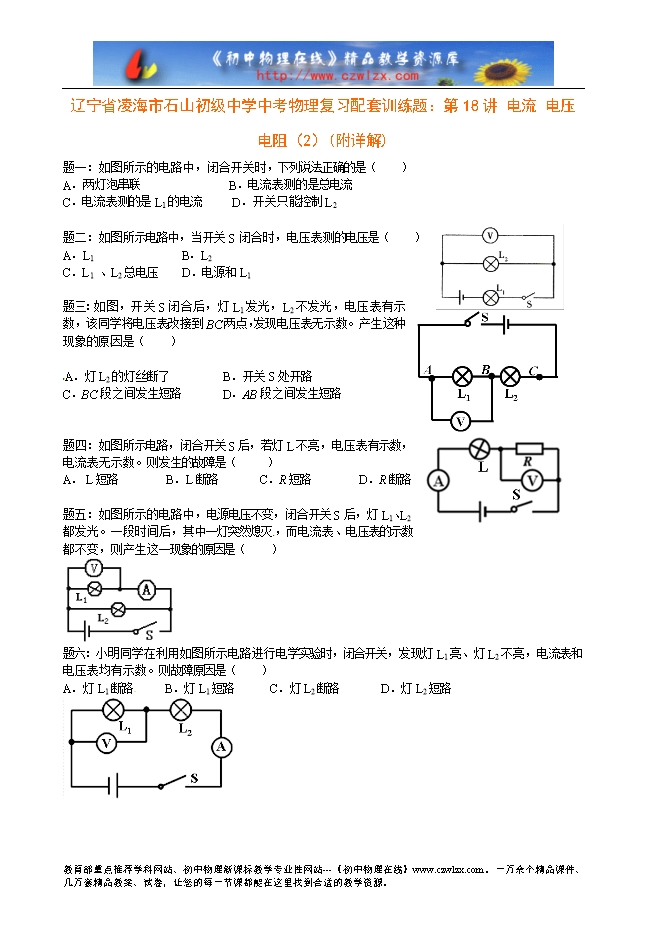

【内容简介】题一：如图所示的电路中，闭合开关时，下列说法正确的是（　　） A．两灯泡串联 B．电流表测的是总电流 C．电流表测的是L1的电流 D．开关只能控制L2 题二：如图所示电路中，当开关S闭合时，电压表测的电压是（　　） A．L1 B．L2 C．L1 、L2总电压 D．电源和L1 题三：如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数，该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原 因是（　　） A．灯L2的灯丝断了 B．开关S处开路 C．BC段之间发生短路 D．AB段之间发生短路 题四：如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数。则发生的故障是（ ） A． L短路 B．L断路 C．R短路 D．R断路 题五：如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭 ，而电流表、电压表的示数都不变，则产生这一现象的原因是（　　） 题六：小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数。则故障原因是（ ） A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路 ......... ?
