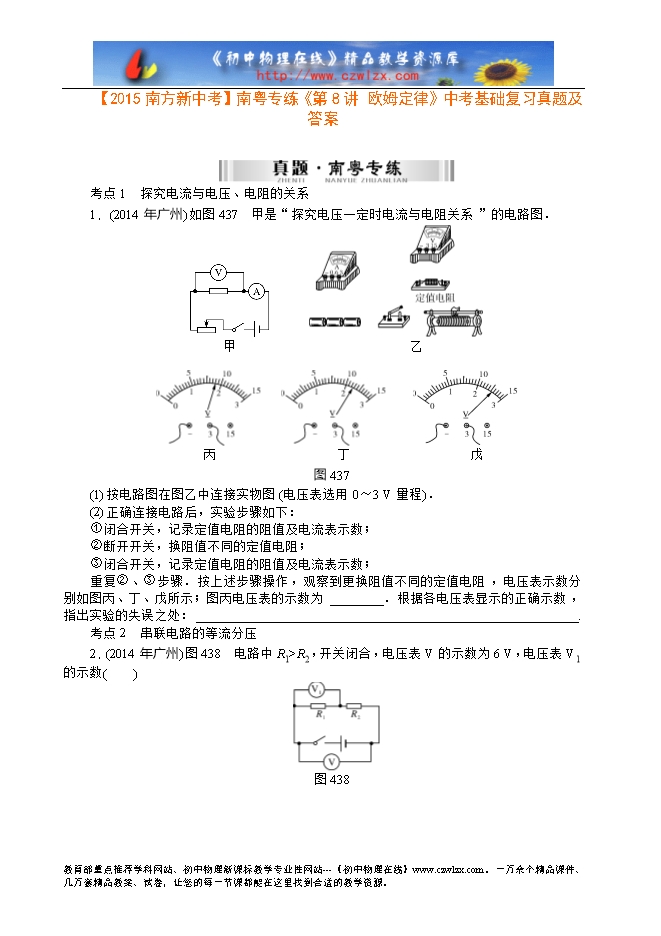

【内容简介】 考点1　探究电流与电压、电阻的关系 1．(2014年广州)如图4-3-7甲是“探究电压一定时电流与电阻关系”的电路图． 图4-3-7 (1)按电路图在图乙中连接实物图(电压表选用0～3 V量程)． (2)正确连接电路后，实验步骤如下： ①闭合开关，记录定值电阻的阻值及电流表示数； ②断开开关，换阻值不同的定值电阻； ③闭合开关，记录定值电阻的阻值及电流表示数； 重复②、③步骤．按上述步骤操作，观察到更换阻值不同的定值电阻，电压表示数分别如图丙、丁、戊所示；图丙电压表的示数为________．根据各电压表显示的正确示数，指出实验的失误之处：_________________________________________________________.考点2　串联电路的等流分压 2．(2014年广州)图4-3-8电路中R1>R2，开关闭合，电压表V的示数为6 V，电压表V1的示数(　　) 图4-3-8 A．等于6 V B．大于3 V C．等于3 V D．小于3 V考点3　动态电路的分析 3．(2014年佛山)如图4-3-9所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器R2滑片向右移动时，电流表的示数________，电压表的示数________，R2两端的电压________．(三空均填“变大”“变小”或“不变”) ......... ?
