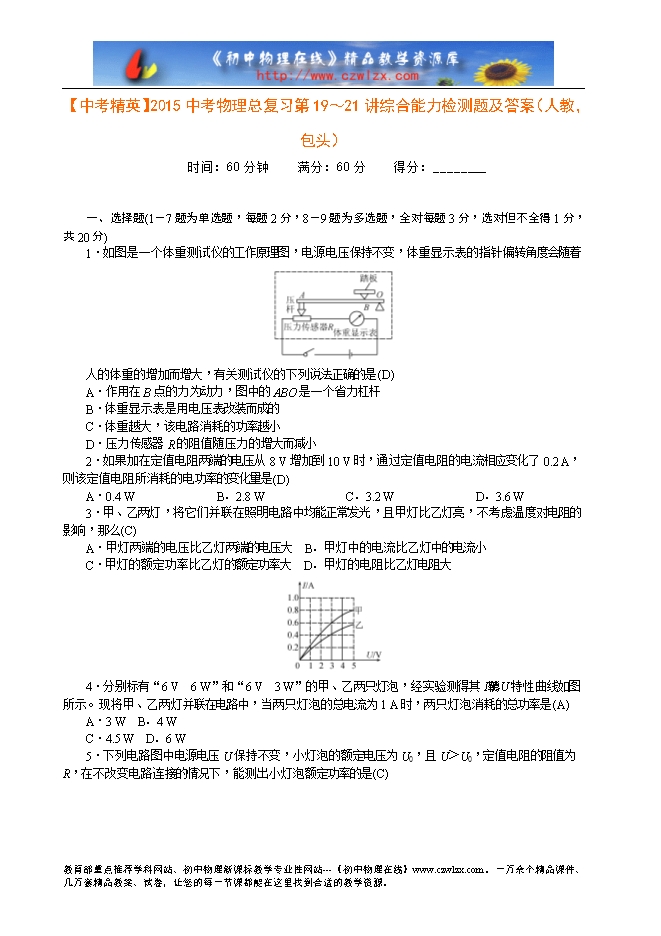

【内容简介】一、选择题(1－7题为单选题，每题2分，8－9题为多选题，全对每题3分，选对但不全得1分，共20分) 1．如图是一个体重测试仪的工作原理图，电源电压保持不变，体重显示表的指针偏转角度会随着 人的体重的增加而增大，有关测试仪的下列说法正确的是(D) A．作用在B点的力为动力，图中的ABO是一个省力杠杆 B．体重显示表是用电压表改装而成的 C．体重越大，该电路消耗的功率越小 D．压力传感器R的阻值随压力的增大而减小 2．如果加在定值电阻两端的电压从8 V增加到10 V时，通过定值电阻的电流相应变化了0.2 A，则该定值电阻所消耗的电功率的变化量是(D) A．0.4 W　　　　　　　B．2.8 W　　　　　　　C．3.2 W　　　　　　　D．3.6 W 3．甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯亮，不考虑温度对电阻的影响，那么(C) A．甲灯两端的电压比乙灯两端的电压大 B．甲灯中的电流比乙灯中的电流小 C．甲灯的额定功率比乙灯的额定功率大 D．甲灯的电阻比乙灯电阻大 4．分别标有“6 V　6 W”和“6 V　3 W”的甲、乙两只灯泡，经实验测得其IU特性曲线如图所示。现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1 A时，两只灯泡消耗的总功率是(A) A．3 W B．4 W C．4.5 W D．6 W 5．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是(C) ......... ?
