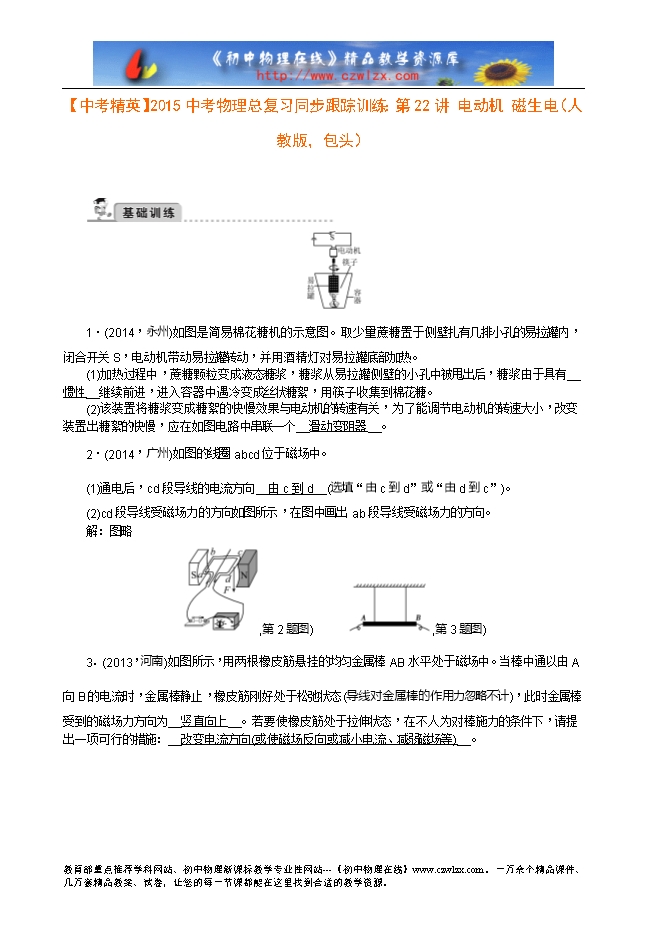

【内容简介】1．(2014，永州)如图是简易棉花糖机的示意图。取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关S，电动机带动易拉罐转动，并用酒精灯对易拉罐底部加热。 (1)加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，糖浆由于具有__惯性__继续前进，进入容器中遇冷变成丝状糖絮，用筷子收集到棉花糖。 (2)该装置将糖浆变成糖絮的快慢效果与电动机的转速有关，为了能调节电动机的转速大小，改变装置出糖絮的快慢，应在如图电路中串联一个__滑动变阻器__。 2．(2014，广州)如图的线圈abcd位于磁场中。 (1)通电后，cd段导线的电流方向__由c到d__(选填“由c到d”或“由d到c”)。 (2)cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向。 解：图略 ,第2题图)　　　 ,第3题图) 3．(2013，河南)如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为__竖直向上__。若要使橡皮筋处于拉伸状态，在不人为对棒施力的条件下，请提出一项可行的措施：__改变电流方向(或使磁场反向或减小电流、减弱磁场等)__。 4．(2014，昆明)如图是昆明环湖路两侧安装的“风光互补”新能源景观节能灯，它“头顶”小风扇，“肩扛”太阳能电池板，其中小风扇是一个小型风力发电机。它们都是将其他形式的能转化成__电__能的装置，风力发电机的发电原理是__电磁感应__。 5．(2014，临沂)我国已成为世界上高铁发展最快，技术最先进的国家之一。在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于__惯性__，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生__感应电流__，将__机械(动)__能转化为电能，自动输入电网。 ........ 下载word文档附件
