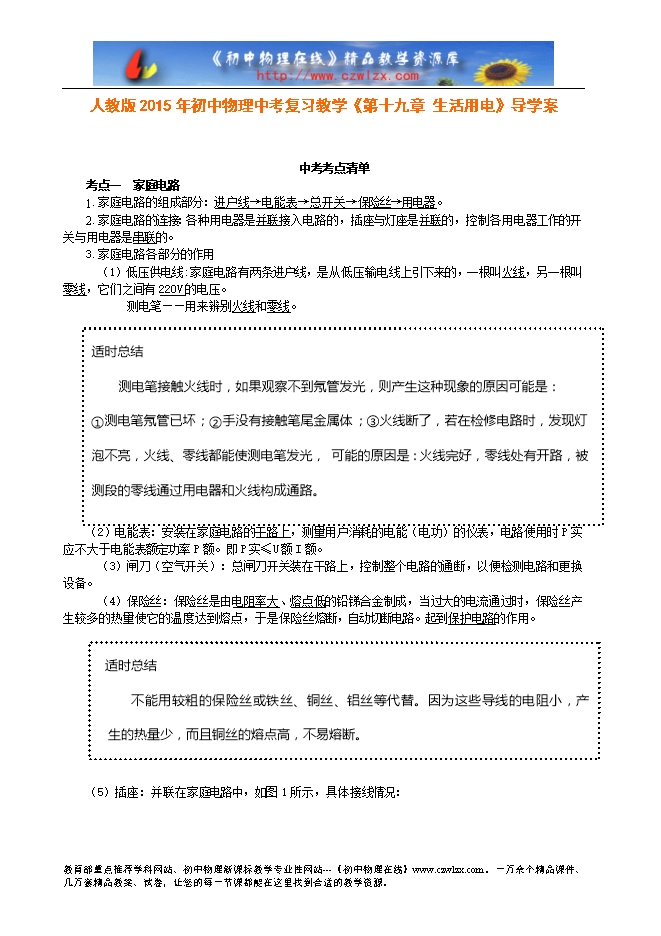

人教版2015年初中物理中考复习教学《第十九章 生活用电》导学案
【内容简介】
中考考点清单
考点一 家庭电路
1.家庭电路的组成部分:进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用
(1)低压供电线:家庭电路有两条进户线,是从低压输电线上引下来的,一根叫火线,另一根叫零线,它们之间有220V的电压。
测电笔——用来辨别火线和零线。
(2)电能表:安装在家庭电路的干路上,测量用户消耗的电能(电功)的仪表,电路使用时P实应不大于电能表额定功率P额。即P实≤U额I额。
(3)闸刀(空气开关):总闸刀开关装在干路上,控制整个电路的通断,以便检测电路和更换设备。
(4)保险丝:保险丝是由电阻率大、熔点低的铅锑合金制成,当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路。起到保护电路的作用。

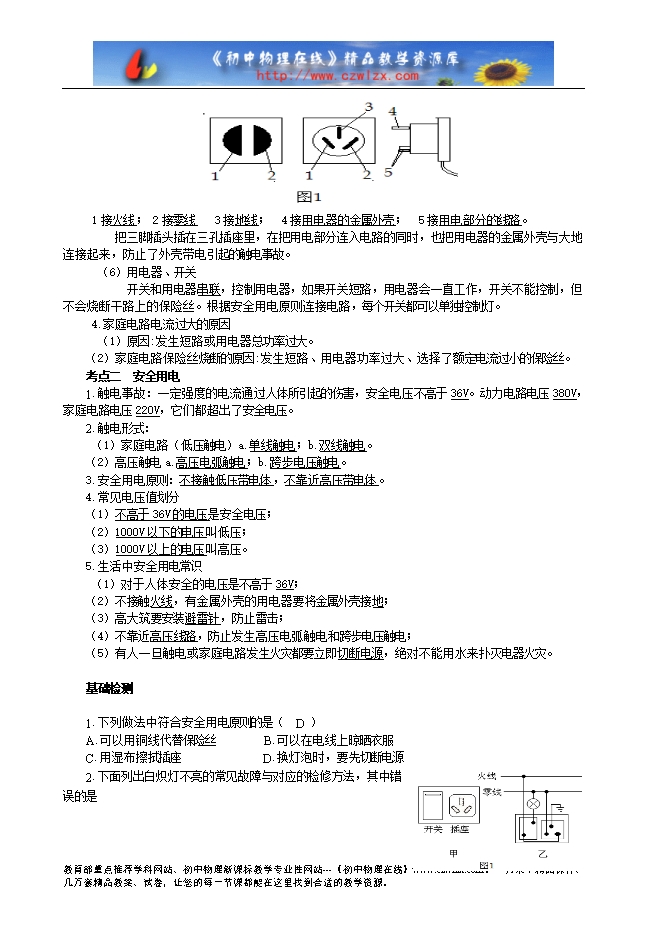

(5)插座:并联在家庭电路中,如图1所示,具体接线情况:
.......
?
