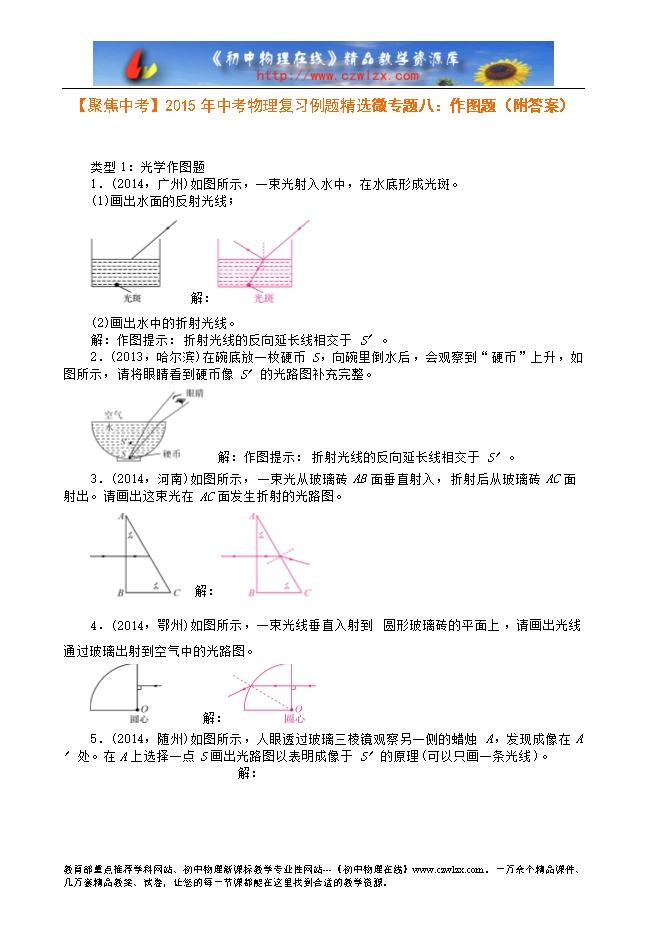

【聚焦中考】2015年中考物理复习例题精选微专题八:作图题(附答案)
【内容简介】类型1:光学作图题
1.(2014,广州)如图所示,一束光射入水中,在水底形成光斑。
(1)画出水面的反射光线;
解:
(2)画出水中的折射光线。
解:作图提示:折射光线的反向延长线相交于S′。
2.(2013,哈尔滨)在碗底放一枚硬币S,向碗里倒水后,会观察到“硬币”上升,如图所示,请将眼睛看到硬币像S′的光路图补充完整。
解:作图提示:折射光线的反向延长线相交于S′。
3.(2014,河南)如图所示,一束光从玻璃砖AB面垂直射入,折射后从玻璃砖AC面射出。请画出这束光在AC面发生折射的光路图。
解:
4.(2014,鄂州)如图所示,一束光线垂直入射到14圆形玻璃砖的平面上,请画出光线通过玻璃出射到空气中的光路图。
解:

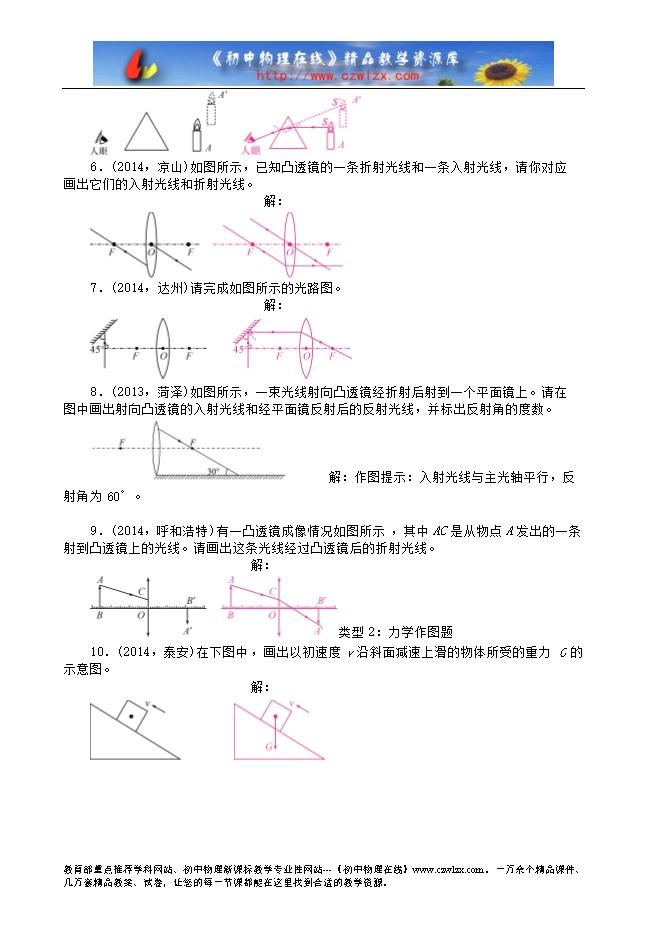

5.(2014,随州)如图所示,人眼透过玻璃三棱镜观察另一侧的蜡烛A,发现成像在A′处。在A上选择一点S画出光路图以表明成像于S′的原理(可以只画一条光线)。

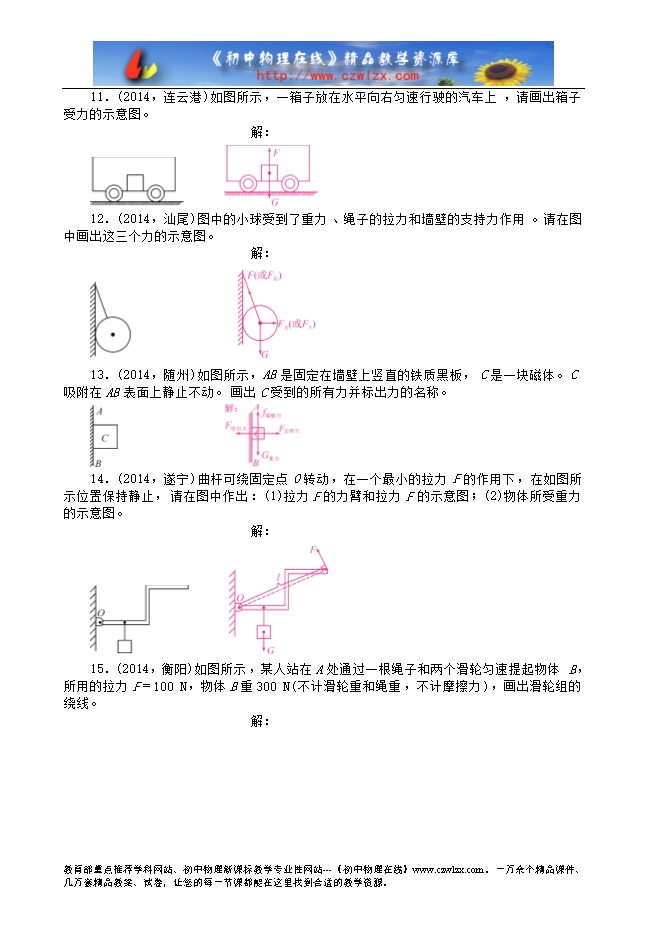

解:
.........
