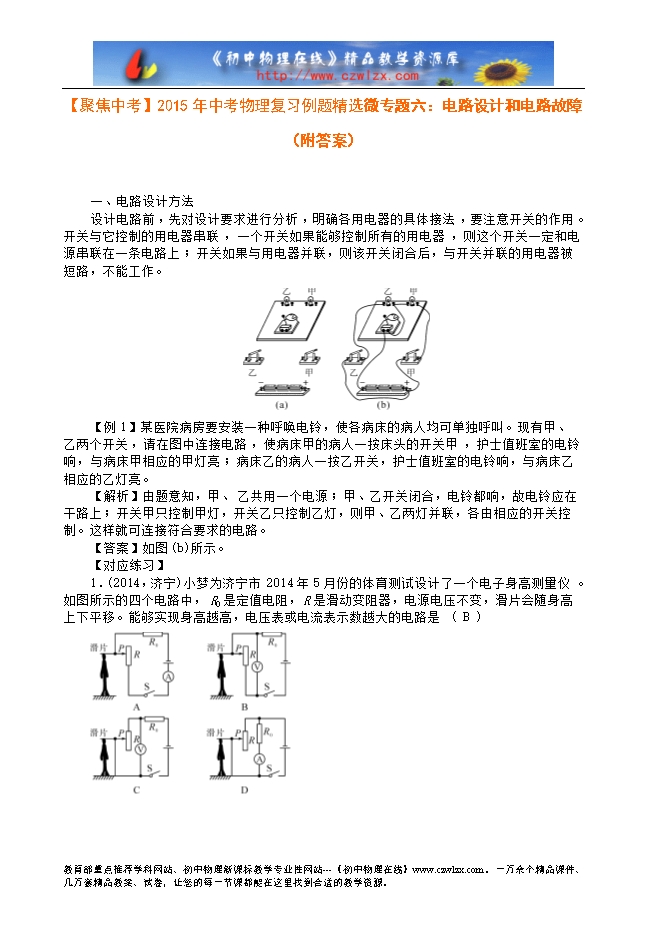

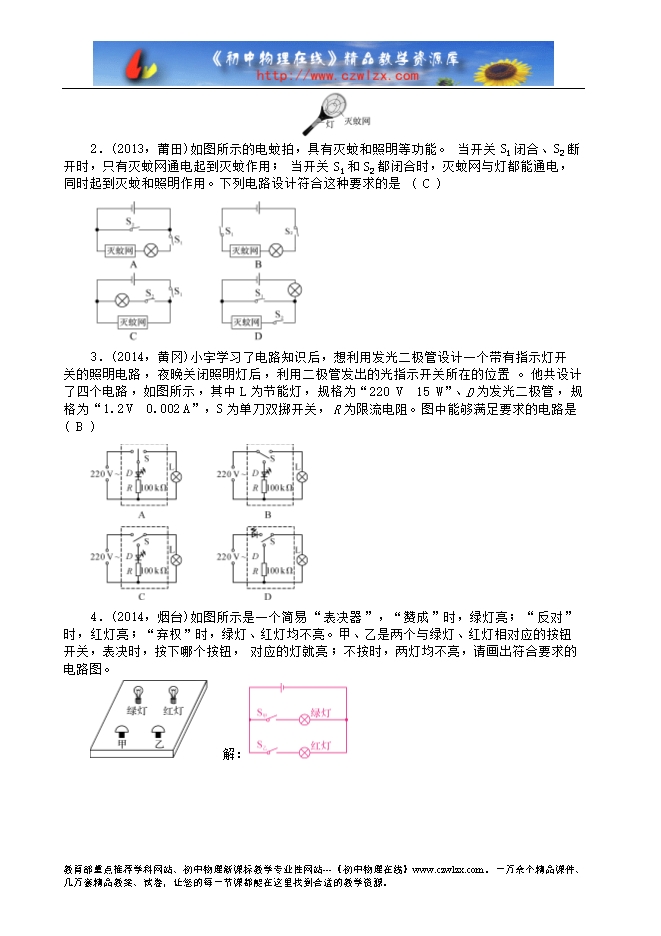

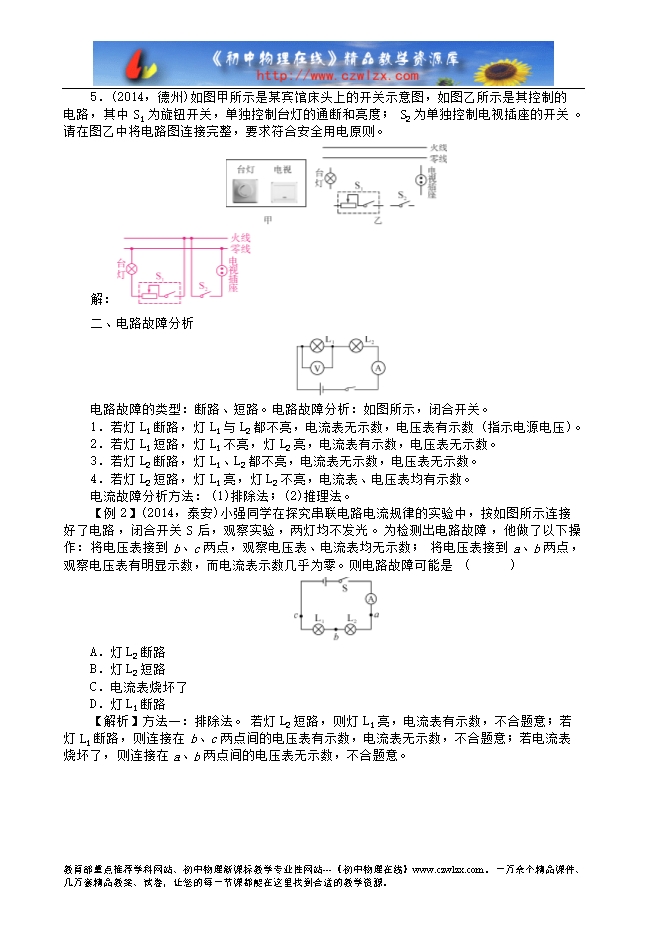

【内容简介】 一、电路设计方法 设计电路前，先对设计要求进行分析，明确各用电器的具体接法，要注意开关的作用。开关与它控制的用电器串联，一个开关如果能够控制所有的用电器，则这个开关一定和电源串联在一条电路上；开关如果与用电器并联，则该开关闭合后，与开关并联的用电器被短路，不能工作。 【例1】某医院病房要安装一种呼唤电铃，使各病床的病人均可单独呼叫。现有甲、乙两个开关，请在图中连接电路，使病床甲的病人一按床头的开关甲，护士值班室的电铃响，与病床甲相应的甲灯亮；病床乙的病人一按乙开关，护士值班室的电铃响，与病床乙相应的乙灯亮。 【解析】由题意知，甲、乙共用一个电源；甲、乙开关闭合，电铃都响，故电铃应在干路上；开关甲只控制甲灯，开关乙只控制乙灯，则甲、乙两灯并联，各由相应的开关控制。这样就可连接符合要求的电路。 【答案】如图(b)所示。 【对应练习】 1．(2014，济宁)小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪。如图所示的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表或电流表示数越大的电路是( B ) ....... ?
