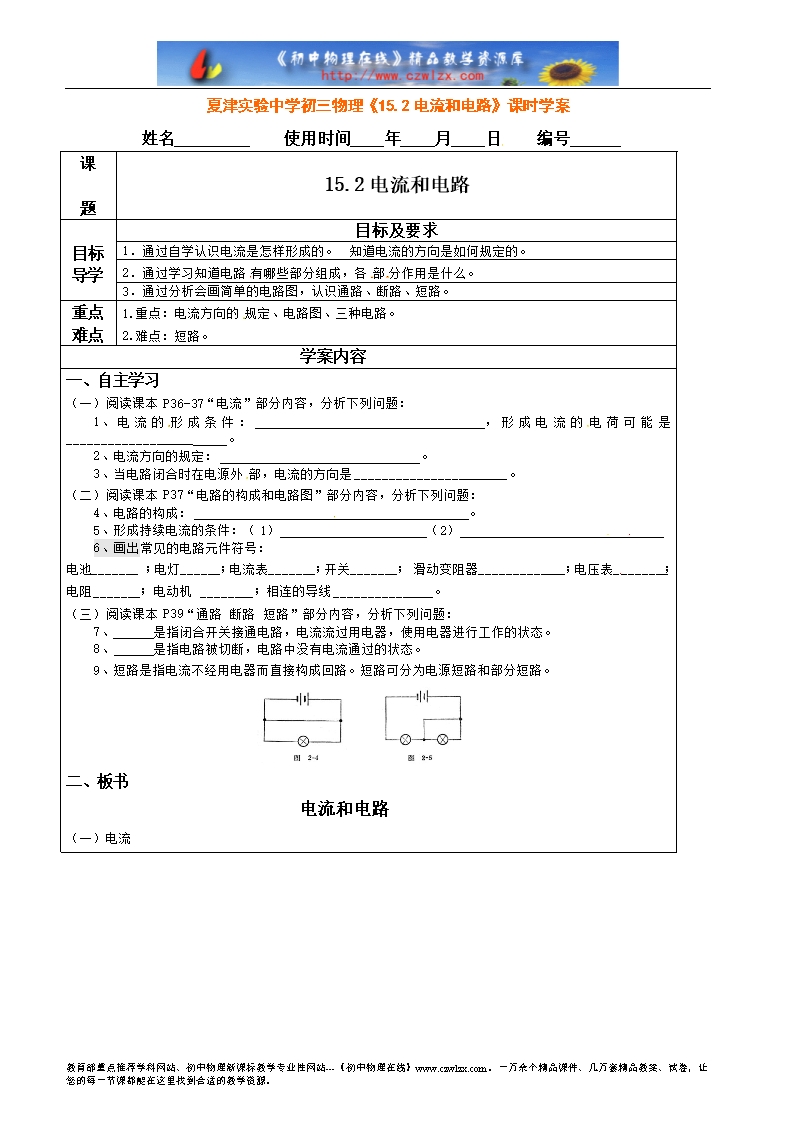

【内容简介】目标 导学] 目标及要求 1．通过自学认识电流是怎样形成的。 知道电流的方向是如何规定的。 2．通过学习知道电路 有哪些部分组成，各 部 分作用是什么。 3．通过分析会画简单的电路图，认识通路、断路、短路。 重点 难点 1.重点：电流方向的 规定、电路图、三种电路。 2.难点：短路。 学案内容 一、自主学习 （一）阅读课本P36-37“电流”部分内容，分析下列问题： 1、电流的 形成条件： ，形成电流的 电荷可能是___________________ 。 2、电流方向的规定： 。 3、当电路闭合时在电源外 部，电流的方向是_______________________。 （二）阅读课本P37“电路的构成和电路图”部分内容，分析下列问题： 4、电路的构成： 。 5、形成持续电流的条件：（1） （2） 6、画出常见的电路元件符号： 电池_______ ；电灯______；电流表_______；开关_______； 滑动变阻器_____________；电压表_ _______；电阻_______；电动机 ________；相连的导线_______________。 （三）阅读课本P39“通路 断路 短路”部分内容，分析下列问题： 7、 是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。 8、 是指电路被切断，电路中没有电流通过的状态。 9、短路是指电流不经用电器而直接构成回路。短路可分为电源短路和部分短路。 ....... 下载word文档附件
