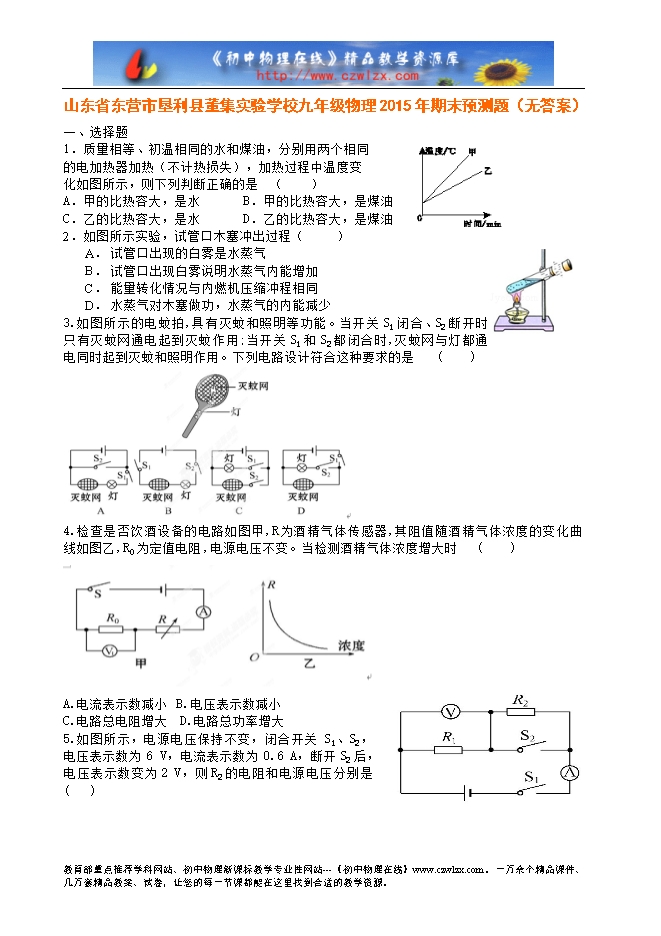

【内容简介】一、选择题 1．质量相等、初温相同的水和煤油，分别用两个相同 的电加热器加热（不计热损失），加热过程中温度变 化如图所示，则下列判断正确的是 （　　） A．甲的比热容大，是水　　 B．甲的比热容大，是煤油 C．乙的比热容大，是水　　 D．乙的比热容大，是煤油 2．如图所示实验，试管口木塞冲出过程（　　） 　 A． 试管口出现的白雾是水蒸气 　 B． 试管口出现白雾说明水蒸气内能增加 　 C． 能量转化情况与内燃机压缩冲程相同 　 D． 水蒸气对木塞做功，水蒸气的内能减少 3.如图所示的电蚊拍,具有灭蚊和照明等功能。当开关S1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是　(　　) 4.检查是否饮酒设备的电路如图甲,R 为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙,R0为定值电阻,电源电压不变。当检测酒精气体浓度增大时　(　　) A.电流表示数减小 B.电压表示数减小 C.电路总电阻增大 D.电路总功率增大 5.如图所示，电源电压保持不变，闭合开关 S1、S2，电压表示数为6 V，电流表示数为0.6 A，断开S2后，电压表示数变为2 V，则R2的电阻和电源电压分别是( ) ......... ?
