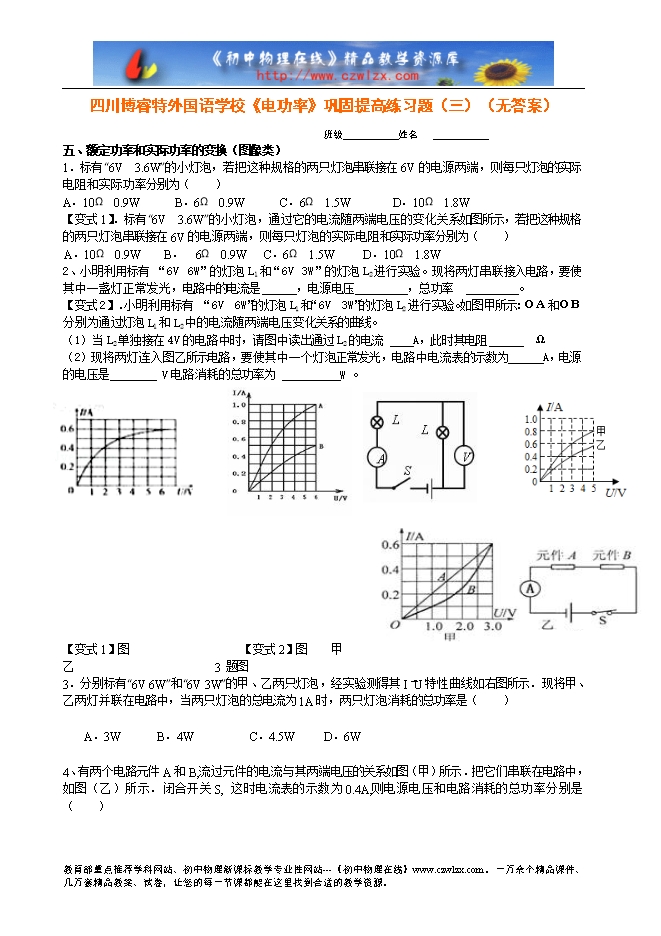

【内容简介】 五、额定功率和实际功率的变换（图像类） 1．标有“6V 3.6W”的小灯泡，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（　　） A．10Ω 0.9W B．6Ω 0.9W C．6Ω 1.5W D．10Ω 1.8W 【变式1】．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（　　） A． 10Ω 0.9W B． 6Ω 0.9W C．6Ω 1.5W D．10Ω 1.8W 2、小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。现将两灯串联接入电路，要使其中一盏灯正常发光，电路中的电流是 ，电源电压 ，总功率 。 【变式2】．小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。 （1）当L2单独接在4V的电路中时，请图中读出通过L2的电流 A，此时其电阻 Ω （2）现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 A，电源的电压是 V电路消耗的总功率为 W 。 【变式1】图 【变式2】图 甲 乙 3 题图 3．分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（　　） 　 A．3W B． 4W C． 4.5W D．6W 　 4、有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和电路消耗的总功率分别是（ ） A.4.5V 1.8W B. 2.5V 1.0W C.4.5V 1.0 W D. 2.0V 0.8 W ....... ?
