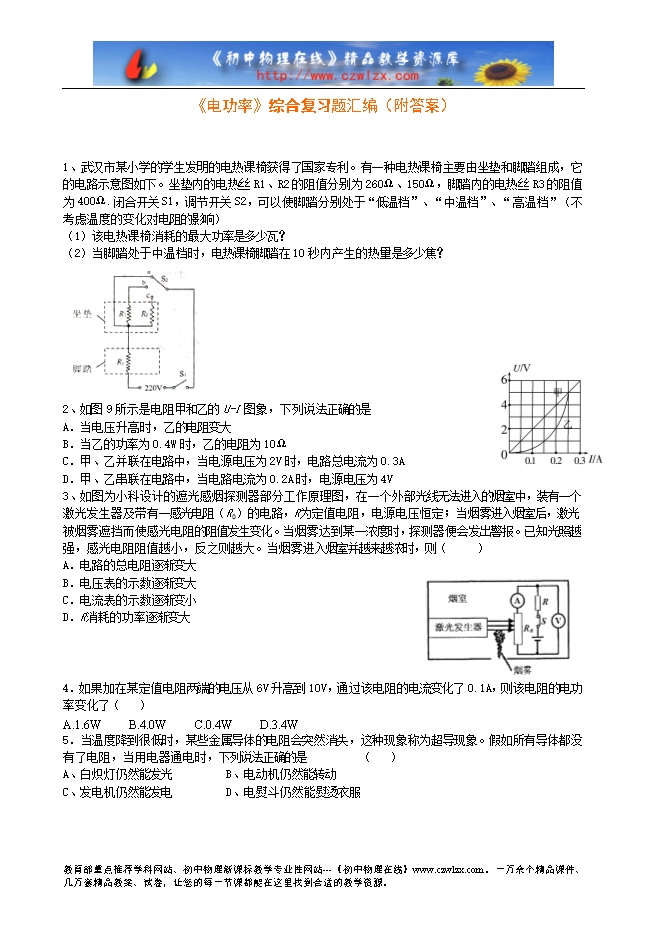

【内容简介】1、武汉市某小学的学生发明的电热课椅获得了国家专利。有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下。坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω.闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响） （1）该电热课椅消耗的最大功率是多少瓦？ （2）当脚踏处于中温档时，电热课椅脚踏在10秒内产生的热量是多少焦？ 2、如图9所示是电阻甲和乙的U-I图象，下列说法正确的是 A．当电压升高时，乙的电阻变大 B．当乙的功率为0.4W时，乙的电阻为10Ω C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A D．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为4V 3、如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则（ ） A．电路的总电阻逐渐变大 B．电压表的示数逐渐变大 C．电流表的示数逐渐变小 D．R消耗的功率逐渐变大 4．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ） A.1.6W B.4.0W C.0.4W D.3.4W 5．当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象。假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是 （ ） A、白炽灯仍然能发光 B、电动机仍然能转动 C、发电机仍然能发电 D、电熨斗仍然能熨烫衣服 .......... 下载word文档附件
