《欧姆定律》典型题汇总(附答案)

ID:25107 2014年12月25日 资料纠错 有奖上传 收藏
【内容简介】 一、串联电路 1.如图所示,电阻R1=12欧。电键SA断开时, 通过的电流为0.3安;电键SA闭合时,电流表的示数为 0.5安。问:电源电压为多大?电阻R2的阻值为多大? 2.如图所示,滑动变阻器上标有“20Ω 2A”字样,当滑片P在中点时,电流表读数为0.24安,电压表读数为7.2伏,求: (1)电阻R1和电源电压 (2)滑动变阻器移到右端时,电流表和电压表的读数。 3.在如图所示的电路中,电源电压为6伏且不变。电阻R1的阻值为10欧,滑动变阻器R2上标有“20Ω 2A”字样,两电表均为常用电表。闭合电键S,电流表示数为0.2安。 求:(1)电压表的示数; (2)电阻R2连入电路的阻值; (3)若移动滑动变阻器滑片P到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数。 二、并联电路 1、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求: 1)泡L2的电阻 2)灯泡L1和L2中通过的电流 3)干路电流 2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A; K闭合时,电流表的读数为1.5安, 求: ⑴灯泡L1的电阻 ......... ? ?

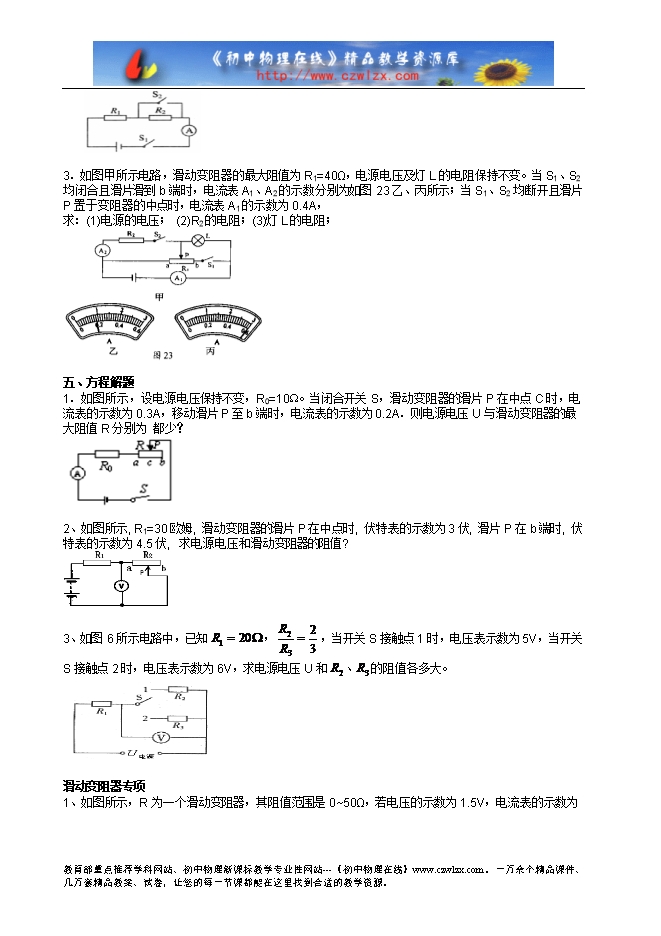

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
