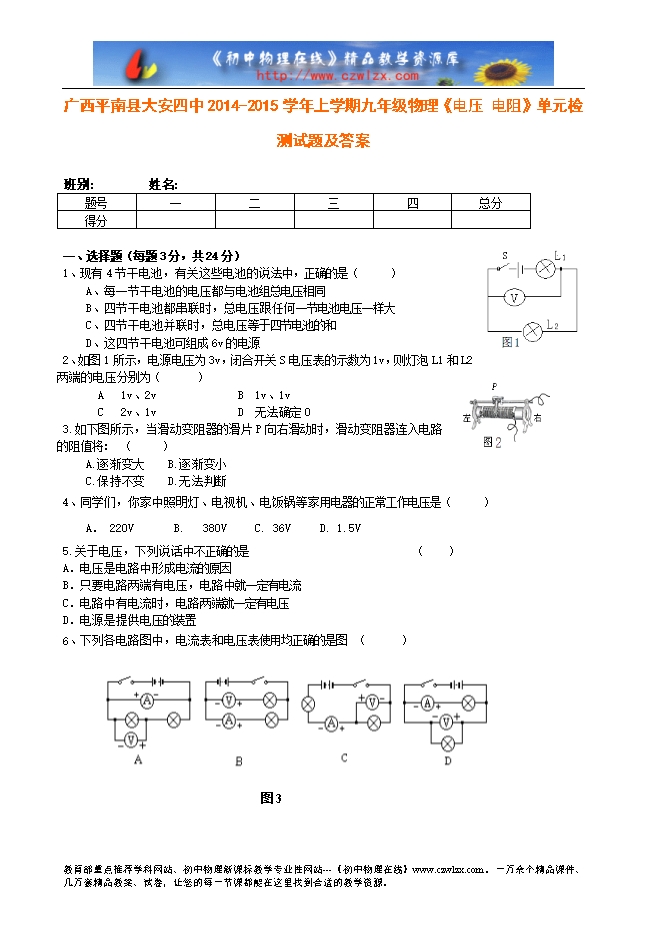

【内容简介】 一、选择题（每题3分，共24分） 1、现有4节干电池，有关这些电池的说法中，正确的是（ ） A、每一节干电池的电压都与电池组总电压相同 B、四节干电池都串联时，总电压跟任何一节电池电压一样大 C、四节干电池并联时，总电压等于四节电池的和 D、这四节干电池可组成6v的电源 2、如图1所示，电源电压为3v，闭合开关S电压表的示数为1v，则灯泡L1和L2两端的电压分别为（ ） A 1v、2v B 1v、1v C 2v、1v D 无法确定0 3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将： （ ） A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断 4、同学们，你家中照明灯、电视机、电饭锅等家用电器的正常工作电压是（ ） A． 220V B. 380V C. 36V D. 1.5V 5.关于电压，下列说话中不正确的是 （ ） A．电压是电路中形成电流的原因 B．只要电路两端有电压，电路中就一定有电流 C．电路中有电流时，电路两端就一定有电压 D．电源是提供电压的装置 6、下列各电路图中，电流表和电压表使用均正确的是图 （　 　） 7．如图4所示的电路中，闭合开关S，能用电压表测量L 两端电压的正确电路是（ ） 8、如图5所示，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ） A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表 C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表 ....... ? ?
