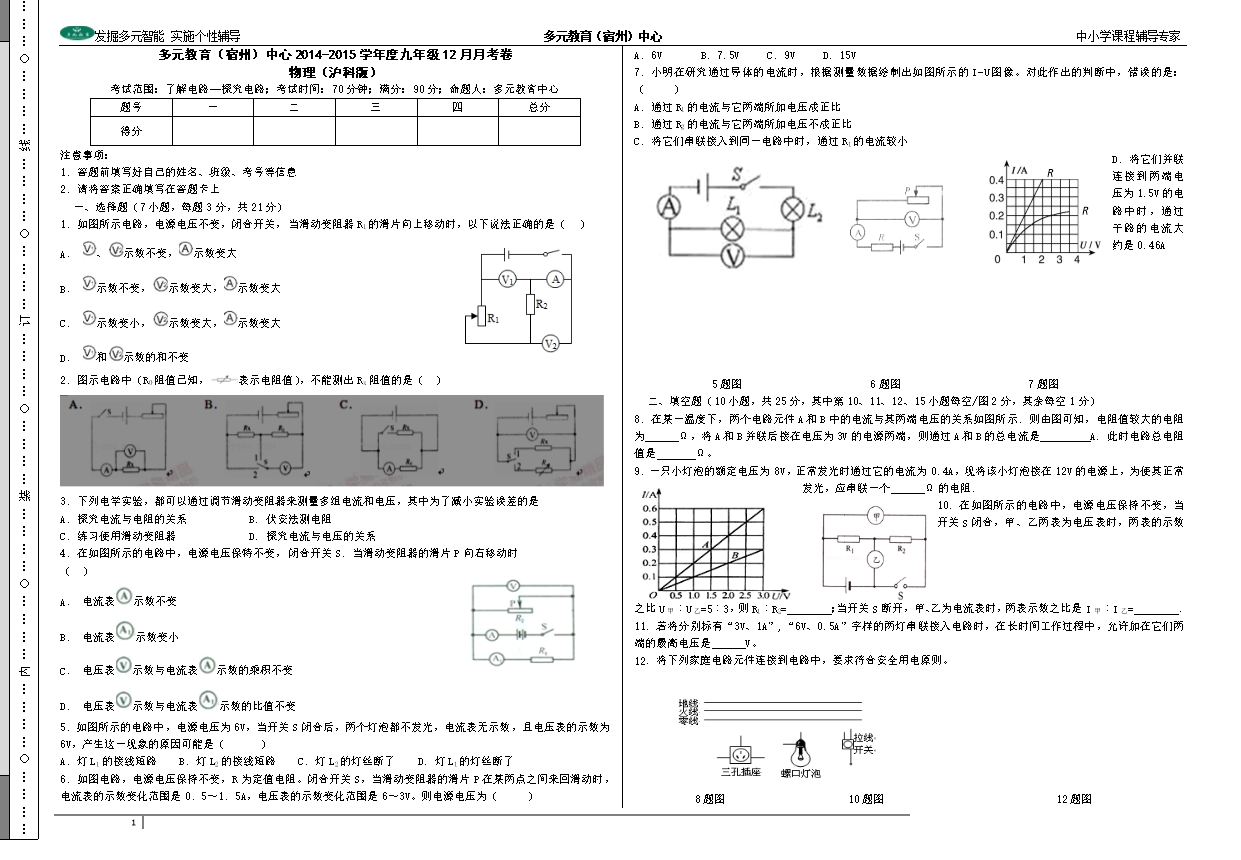

【内容简介】 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上一、选择题（7小题，每题3分，共21分） 1．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，以下说法正确的是（ ） A． 、 示数不变， 示数变大 B． 示数不变， 示数变大， 示数变大 C． 示数变小， 示数变大， 示数变大 D． 和 示数的和不变 2．图示电路中（R0阻值已知， 表示电阻值），不能测出Rx阻值的是（ ） 3．下列电学实验，都可以通过调节滑动变阻器来测量多组电流和电压，其中为了减小实验误差的是 A．探究电流与电阻的关系 B．伏安法测电阻 C．练习使用滑动变阻器 D．探究电流与电压的关系 4．在如图所示的电路中，电源电压保特不变，闭合开关S．当滑动变阻器的滑片P向右移动时 （ ） A． 电流表 示数不变 B． 电流表 示数变小 C． 电压表 示数与电流表 示数的乘积不变 D． 电压表 示数与电流表 示数的比值不变 5．如图所示的电路中，电源电压为6V，当开关S闭合后，两个灯泡都不发光，电流表无示数，且电压表的示数为6V，产生这一现象的原因可能是（ ） A．灯L1的接线短路 B．灯L2的接线短路 C．灯L2的灯丝断了 D．灯L1的灯丝断了 6．如图电路，电源电压保持不变，R为定值电阻。闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0．5～1．5A，电压表的示数变化范围是6～3V。则电源电压为（ ） ....... ? ?
