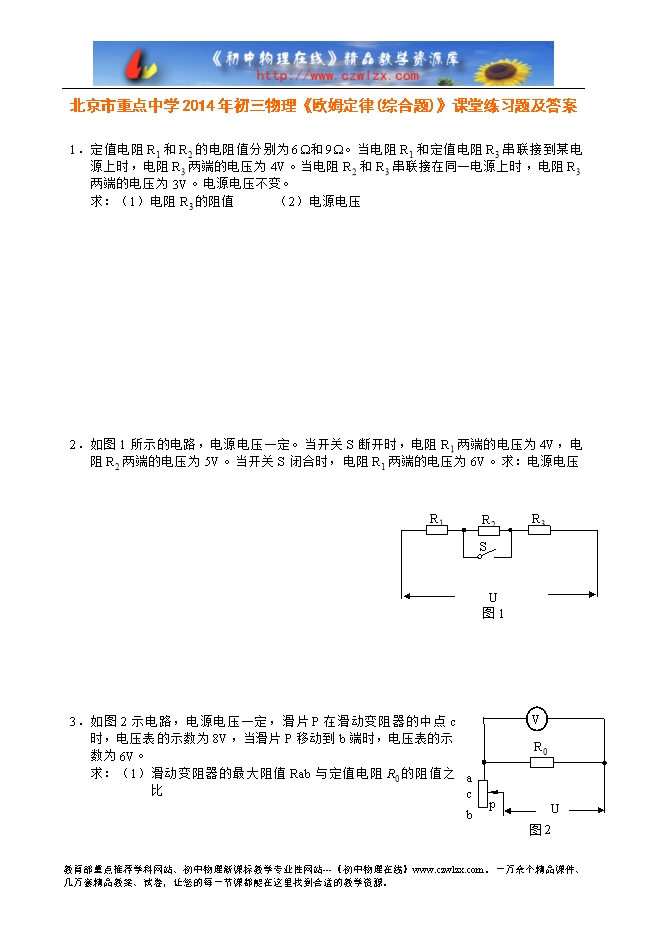

北京市重点中学2014年初三物理《欧姆定律(综合题)》课堂练习题及答案
【内容简介】1.定值电阻R1和R2的电阻值分别为6?和9?。当电阻R1和定值电阻R3串联接到某电源上时,电阻R3两端的电压为4V。当电阻R2和R3串联接在同一电源上时,电阻R3两端的电压为3V。电源电压不变。
求:(1)电阻R3的阻值 (2)电源电压
2.如图1所示的电路,电源电压一定。当开关S断开时,电阻R1两端的电压为4V,电阻R2两端的电压为5V。当开关S闭合时,电阻R1两端的电压为6V。求:电源电压
3.如图2示电路,电源电压一定,滑片P在滑动变阻器的中点c 时,电压表的示数为8V,当滑片P移动到b端时,电压表的示数为6V。
求:(1)滑动变阻器的最大阻值Rab与定值电阻R0的阻值之比
(2)电源电压

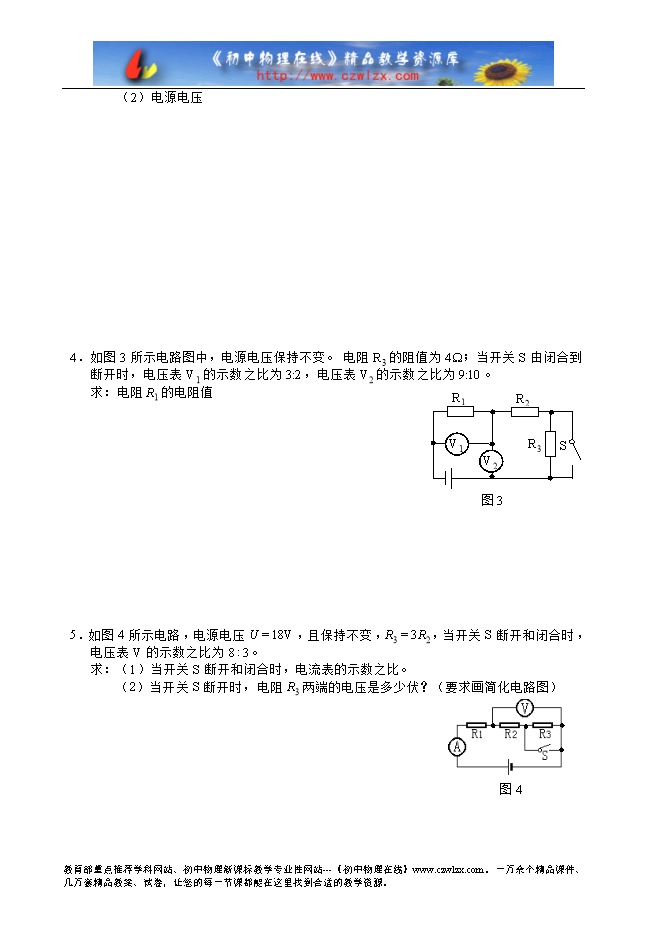

4.如图3所示电路图中,电源电压保持不变。电阻R3的阻值为4?;当开关S由闭合到断开时,电压表V1的示数之比为3:2,电压表V2的示数之比为9:10。
求:电阻R1的电阻值
5.如图4所示电路,电源电压U=18V,且保持不变,R3=3R2,当开关S断开和闭合时,电压表V的示数之比为8:3。
求:(1)当开关S断开和闭合时,电流表的示数之比。
(2)当开关S断开时,电阻R3两端的电压是多少伏?(要求画简化电路图)
.........
?
?
?
