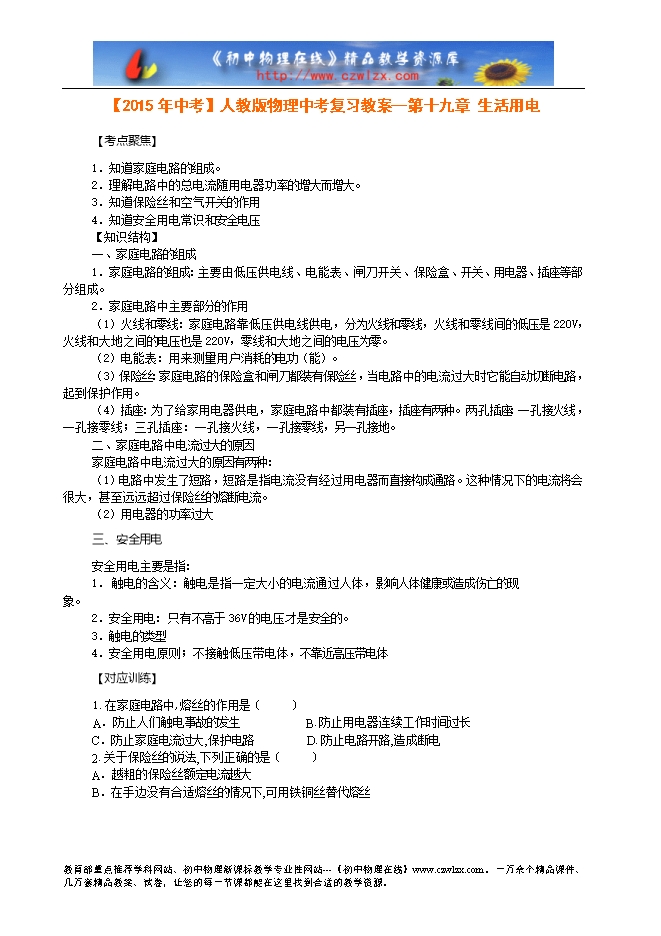

【内容简介】【考点聚焦】 1．知道家庭电路的组成。 2．理解电路中的总电流随用电器功率的增大而增大。 3．知道保险丝和空气开关的作用 4．知道安全用电常识和安全电压 【知识结构】 一、家庭电路的组成 1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。 2．家庭电路中主要部分的作用 （1）火线和零线：家庭电路靠低压供电线供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，零线和大地之间的电压为零。 （2）电能表：用来测量用户消耗的电功（能）。 （3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。 （4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。 二、家庭电路中电流过大的原因 家庭电路中电流过大的原因有两种： （1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。 （2）用电器的功率过大 三、安全用电 安全用电主要是指： 1． 触电的含义：触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现 象。 2．安全用电：只有不高于36V的电压才是安全的。 3．触电的类型 4．安全用电原则；不接触低压带电体，不靠近高压带电体 【对应训练】 ........ ? ? ?
