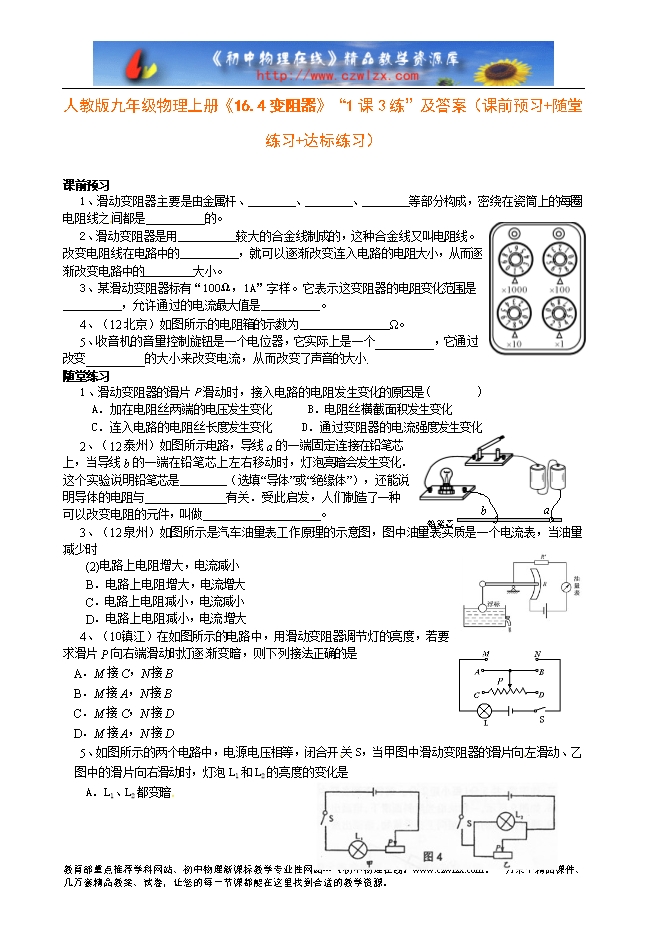

【内容简介】 课前预习 1、滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之 间都是__________的。 2、滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。 3、某滑动变阻器标有“100Ω，1A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。 4、（12北京）如图所示的电阻箱的示数为 Ω。 5、收音机的音量控制旋钮是一个电位器，它实际上是一个__________，它通过改变__________的大小来改变电流，从而改变了声音的大小.随堂练习 1、滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是( ) A．加在电阻丝两端的电压发生变化 B．电阻丝横截面积发生变化 C．连入电路的电阻丝长度发生变化 D．通过变阻器的电流强度发生变化 2、（12泰州）如图所示电路，导线a的一端固定连接在铅笔芯 上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化． 这个实验说明铅笔芯是 （选填“导体”或“绝缘体”），还能说 明导体的电阻与 有关．受此启发，人们制造了一种 可以改变电阻的元件，叫做 。 3、（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时 (2)电路上电阻增大，电流减小 B．电路上电阻增大，电流增大 C．电路上电阻减小，电流减小 D．电路上电阻减小，电流 增大 ....... ? ? ?
