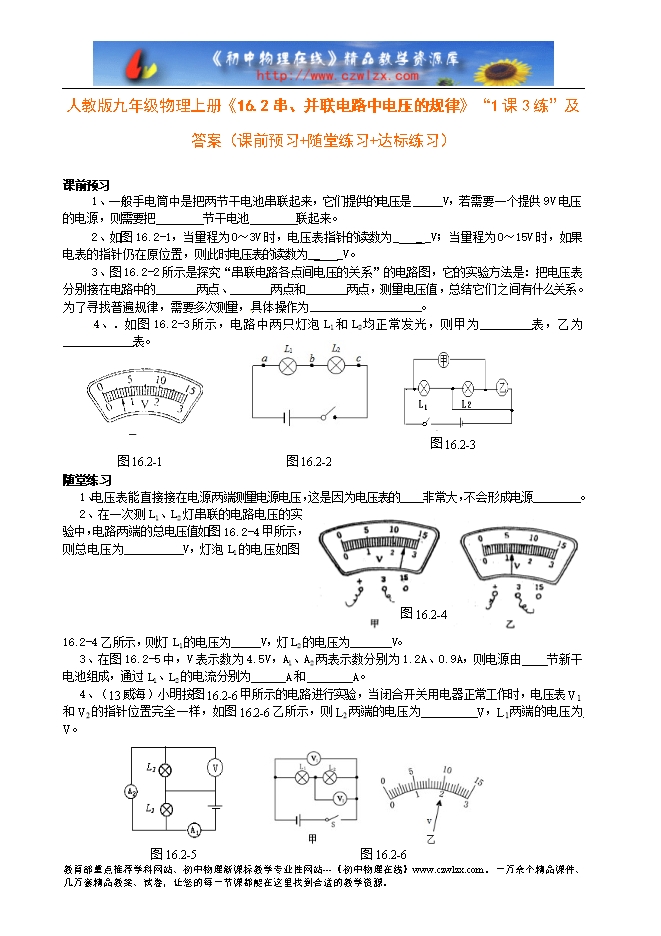

人教版九年级物理上册《16.2串、并联电路中电压的规律》“1课3练”及答案(课前预习+随堂练习+达标练习)

ID:24162 2014年08月30日 资料纠错 有奖上传 收藏
【内容简介】 课前预习 1、一般手电筒中是把两节干电池串联起来,它们提供的电压是_____V,若需要一个提供9V电压的电源,则需要把________节干电池________联起来。 2、如图16.2-1,当量程为0~3V时,电压表指针的读数为_ _ _V; 当量程为0~15V时,如果电表的指针仍在原位置,则此时电压表的读数为__ _V。 3、图16.2-2所示是探究“串联电路各点间电压的关系”的电路图,它的实验方法是:把电压表分别接在电路中的_______两点、_______两点和_______两点,测量电压值,总结它们之间有什么关系。为了寻找普遍规律,需要多次测量, 具体操作为___________________。 4、.如图16.2-3所示,电路中两只灯泡L1和L2均正常发光,则甲为_________表,乙为____________表。 随堂练 习 1、电压表能直接接在电源两端测量电源电压,这是因为电压表的____非常大,不会形成电源________。 2、在一次测L1、L2灯串联的电路电压的实验中,电路两端的总电压值如图16.2-4甲所示,则总电压为__________V,灯泡L1的电压如图16.2-4乙所示,则灯L1的电压为_____V,灯L2的电压为_______V。 3、在图16.2-5中,V表示数为4.5V,A1、A2两表示数分别为1.2A、0.9A,则电源由 节新干电池组成,通过L1、L2的电流分别为   A和 A。 4、(13威海)小明按图16.2-6甲所示的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针位置完全一样,如图16.2-6乙所示,则L2两端的电压为 V,L1两端的电压为 V。 ....... ? ? ?

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
