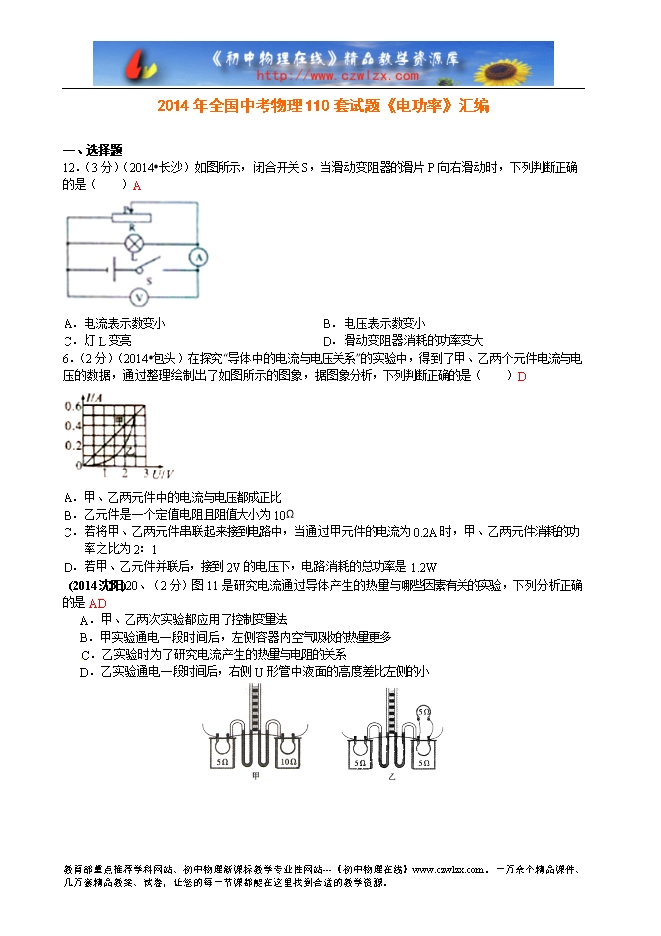

【内容简介】 一、选择题 12．（3分）（2014?长沙）如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）A 　 A． 电流表示数变小 B． 电压表示数变小 　 C． 灯L变亮 D． 滑动变阻器消耗的功率变大 6．（2分）（2014?包头）在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（　　）D 　 A． 甲、乙两元件中的电流与电压都成正比 　 B． 乙元件是一个定值电阻且阻值大小为10Ω 　 C． 若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗的功率之比为2：1 　 D． 若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W (2014沈阳)20、（2分）图11是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是AD A．甲、乙两次实验都应用了控制变量法 B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多 C．乙实验时为了研究电流产生的热量与电阻的关系 D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小 10．（2分）（2014?长春）在如图电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右移动时，则（　　）C 　 A．电压表的示数变大 B． 电流表的示数变大 　 C．电阻R的功率不变 D． 电压表与电流表示数的比值不变 8．（2分）（2014?青岛）甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（　　）A 　 A． 5：2 B． 5：4 C． 2：5 D． 10：1 11．（2分）（2014?巴中）如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是（　　）B 　 A． L1的灯丝烧断 B． L1的电阻小于L2的电阻 　 C． L2的实际功率小于L1的实际功率 D． L2的额定功率大于L1的额定功率 .......... ? ? ?
