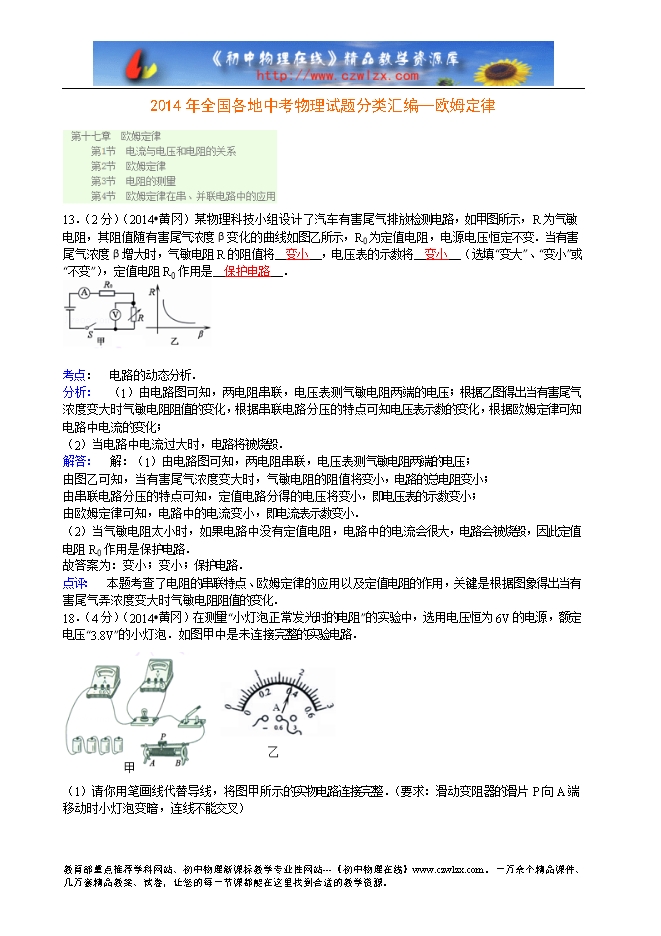

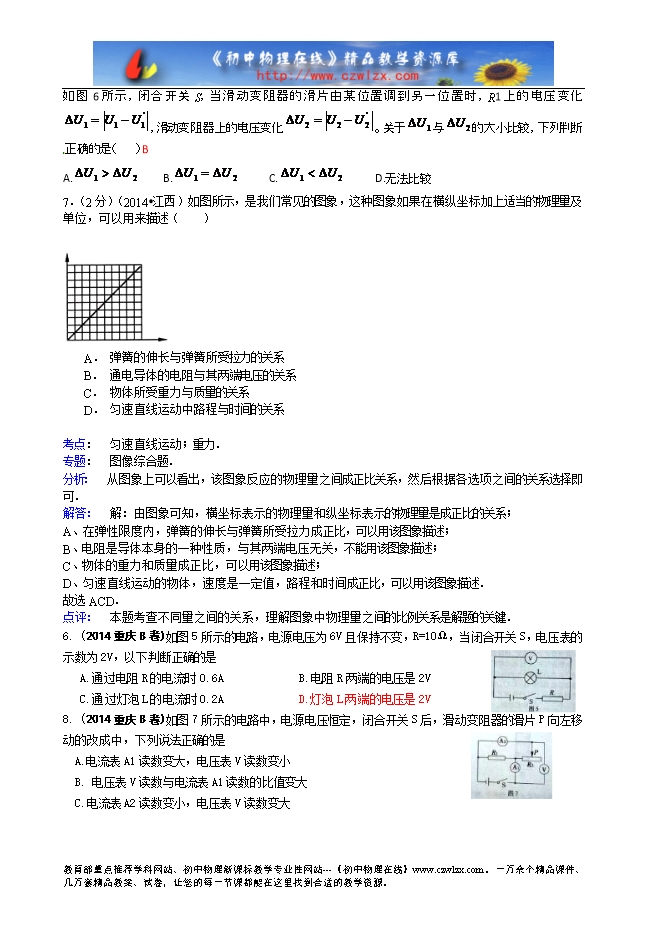

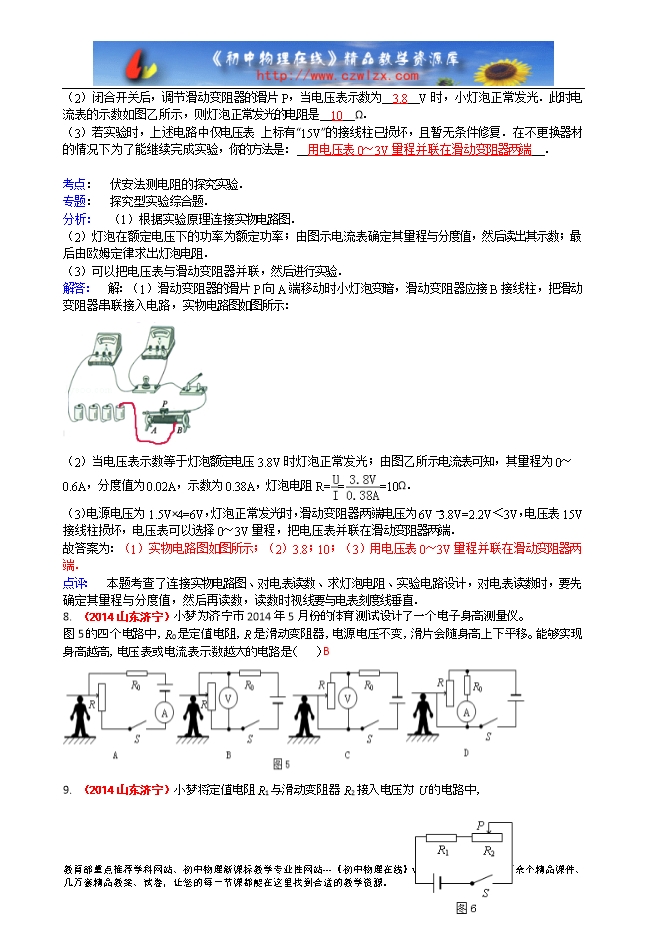

【内容简介】13．（2分）（2014?黄冈）某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将　变小　，电压表的示数将　变小　（选填“变大”、“变小”或“不变”），定值电阻R0作用是　保护电路　． 考点： 电路的动态分析． 分析： （1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；根据乙图得出当有害尾气浓度变大时气敏电阻阻值的变化，根据串联电路分压的特点可知电压表示数的变化，根据欧姆定律可知电路中电流的变化； （2）当电路中电流过大时，电路将被烧毁． 解答： 解：（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压； 由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小； 由串联电路分压的特点可知，定值电路分得的电压将变小，即电压表的示数变小； 由欧姆定律可知，电路中的电流变小，即电流表示数变小． （2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路． 故答案为：变小；变小；保护电路． 点评： 本题考查了电阻的串联特点、欧姆定律的应用以及定值电阻的作用，关键是根据图象得出当有害尾气弄浓度变大时气敏电阻阻值的变化． 18．（4分）（2014?黄冈）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路． ........ ? ? ?
