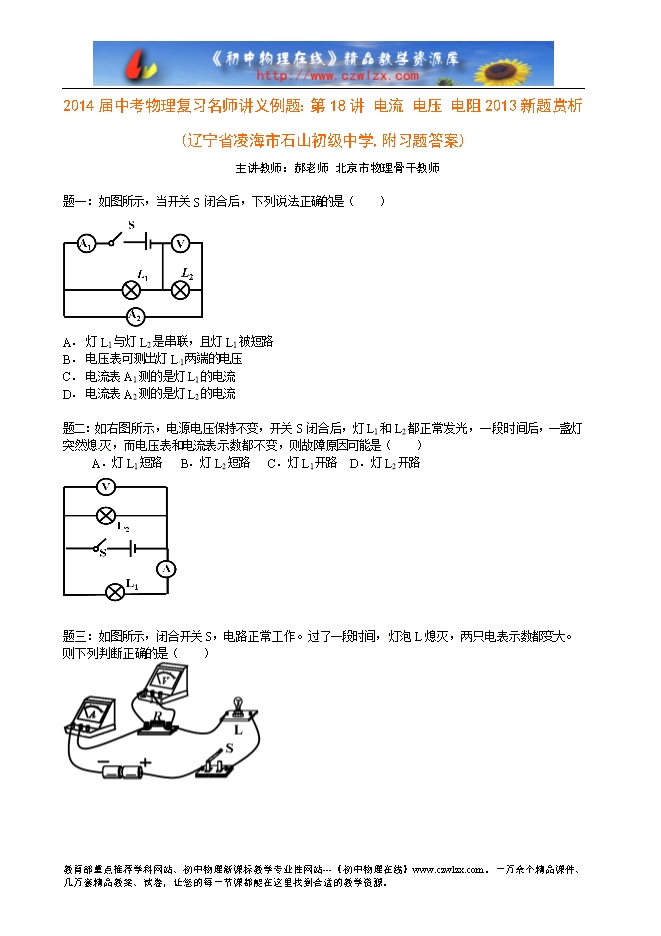

【内容简介】题一：如图所示，当开关S闭合后，下列说法正确的是（　　） A． 灯L1与灯L2是串联，且灯L1被短路 B． 电压表可测出灯L 1两端的电压 C． 电流表A1测的是灯L1的电流 D． 电流表A2测的是灯L2的电流 题二：如右图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄 灭，而电压表和电流表 示数都不变，则故障原因可能是（ ） A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路 题三：如图所示，闭合开关S，电路正常工作。过了一段时间， 灯泡L熄灭，两只电表示数都变大。则下列判断正确的是（ ） A．电阻R断路 B．电阻R短路 C．灯泡L短路 D．灯泡L断路 题四：如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象 的原因可能是（ ） ......... ? 下载word文档附件 ?
