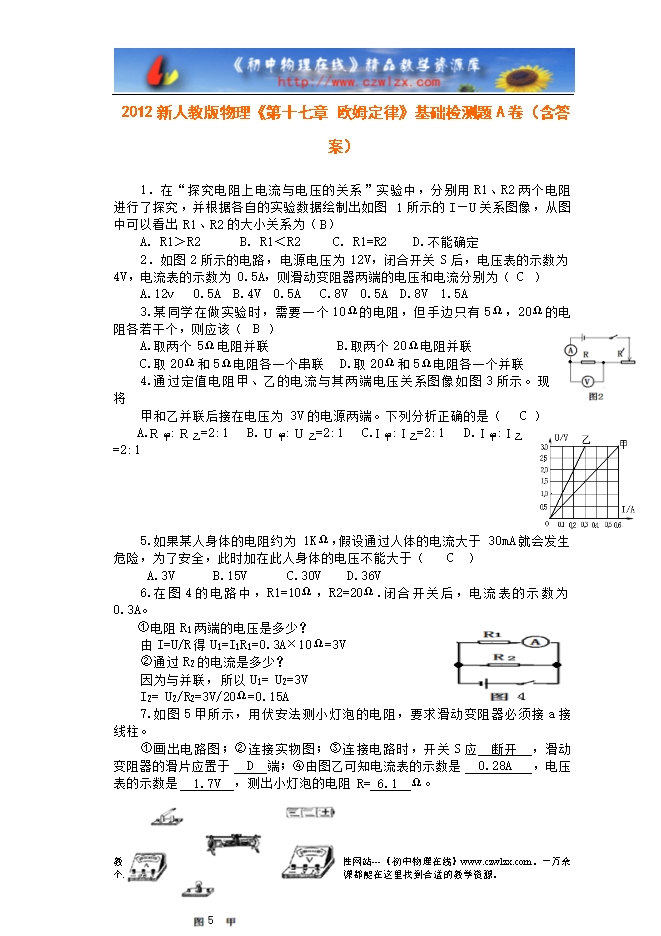

2012新人教版物理《第十七章 欧姆定律》基础检测题A卷(含答案)
【内容简介】1.在“探究电阻上电流与电压的关系”实验中,分别用R1、R2两个电阻进行了探究,并根据各自的实验数据绘制出如图1所示的I—U关系图像,从图中可以看出R1、R2的大小关系为(B)
A. R1>R2 B. R1<R2 C. R1=R2 D.不能确定
2.如图2所示的电路,电源电压为12V,闭合开关S后,电压表的示数为4V,电流表的示数为0.5A,则滑动变阻器两端的电压和电流分别为(C )
A.12v 0.5A B.4V 0.5A C.8V 0.5A D.8V 1.5A
3.某同学在做实验时,需要一个10Ω的电阻,但手边只有5Ω,20Ω的电阻各若干个,则应该( B )
A.取两个5Ω电阻并联 B.取两个20Ω电阻并联
C.取20Ω和5Ω电阻各一个串联 D.取20Ω和5Ω电阻各一个并联
4.通过定值电阻甲、乙的电流与其两端电压关系图像如图3所示。现将
甲和乙并联后接在电压为3V的电源两端。下列分析正确的是( C )
A.R甲: R乙=2:1 B. U甲: U乙=2:1 C.I甲: I乙=2:1 D. I甲: I乙=2:1
5.如果某人身体的电阻约为1KΩ,假设通过人体的电流大于30mA就会发生危险,为了安全,此时加在此人身体的电压不能大于( C )
A.3V B.15V C.30V D.36V
6.在图4的电路中,R1=10Ω,R2=20Ω.闭合开关后,电流表的示数为0.3A。
①电阻R1两端的电压是多少?
由I=U/R得U1=I1R1=0.3A×10Ω=3V
②通过R2的电流是多少?
因为与并联,所以U1= U2=3V
I2= U2/R2=3V/20Ω=0.15A
.......
?
?
?
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
