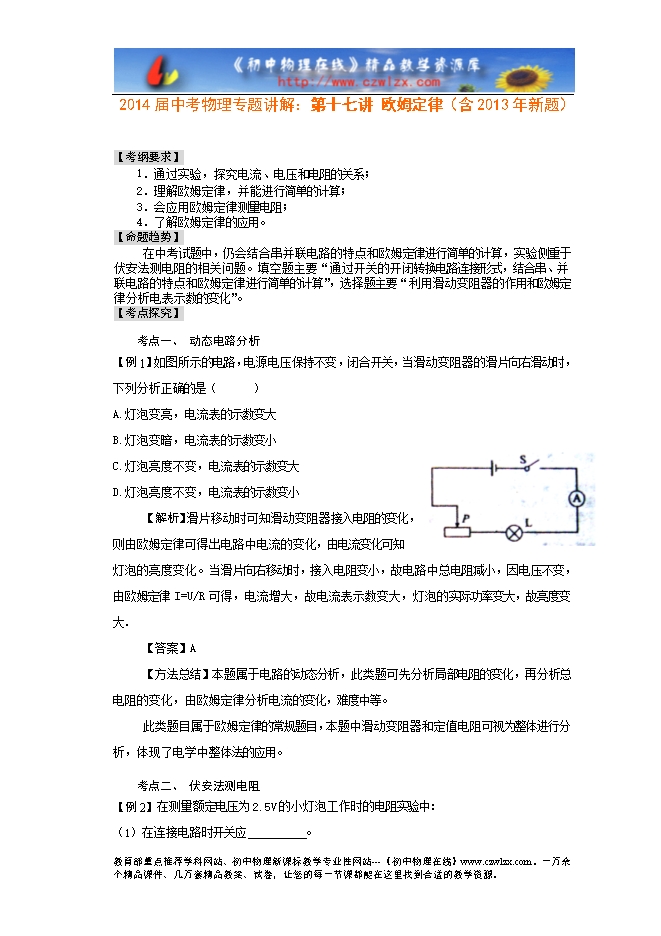

【内容简介】 【考纲要求】 1．通过实验，探究电流、电压和电阻的关系； 2．理解欧姆定律，并能进行简单的计算； 3．会应用欧姆定律测量电阻； 4．了解欧姆定律的应用。【命题趋势】 在中考试题中，仍会结合串并联电路的特点和欧姆定律进行简单的计算，实验侧重于伏安法测电阻的相关问题。填空题主要“通过开关的开闭转换电路连接形式，结合串、并联电路的特点和欧姆定律进行简单的计算”，选择题主要“利用滑动变阻器的作用和欧姆定律分析电表示数的变化”。【考点探究】 考点一、 动态电路分析 【例1】如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（ ） A.灯泡变亮，电流表的示数变大　 B.灯泡变暗，电流表的示数变小 C.灯泡亮度不变，电流表的示数变大　 D.灯泡亮度不变，电流表的示数变小 【解析】滑片移动时可知滑动变阻器接入电阻的变化，则由欧姆定律可得出电路中电流的变化，由电流变化可知灯泡的亮度变化。当滑片向右移动时，接入电阻变小，故电路中总电阻减小，因电压不变，由欧姆定律I=U/R 可得，电流增大，故电流表示数变大，灯泡的实际功率变大，故亮度变大． 【答案】A 【方法总结】本题属于电路的动态分析，此类题可先分析局部电阻的变化，再分析总电阻的变化，由欧姆定律分析电流的变化，难度中等。 此类题目属于欧姆定律的常规题目，本题中滑动变阻器和定值电阻可视为整体进行分析，体现了电学中整体法的应用。 ........ ? 下载word文档附件 ?
