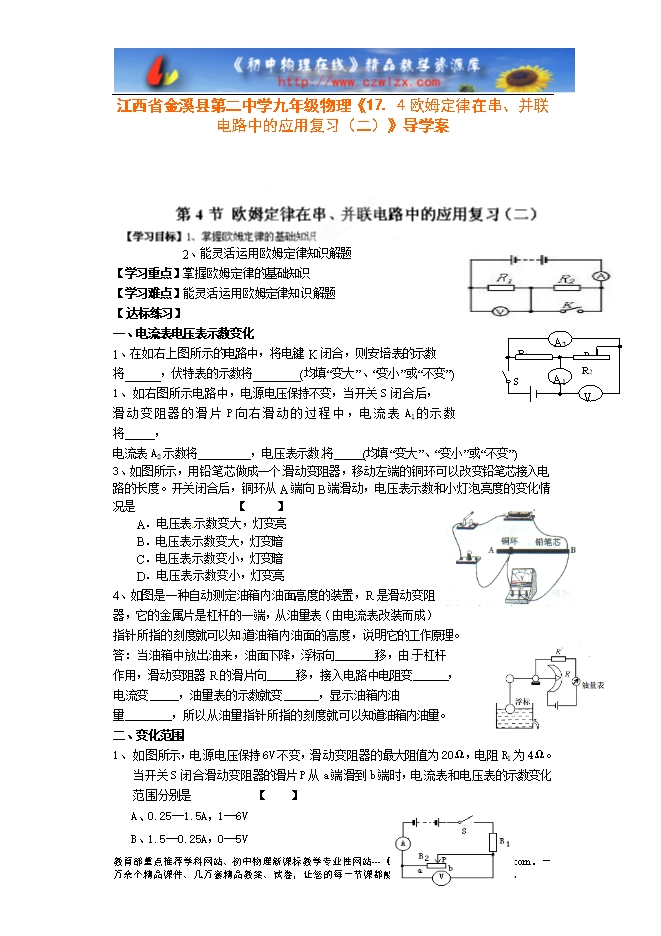

【内容简介】【学习重点】掌握欧姆定律的基础知识 【学习难点】能灵活运用欧姆定律知 识解题 【 达标练习】 一、电流表电压表示数变化 1、在如右上图所示的电路中，将电键K闭合，则安培表的示数 将______，伏特表的示数将________(均填“变大”、“变小”或“不变”) 1、 如右图所示电路中，电源电压保持不变，当开关S闭 合后， 滑动变阻器的滑片P向右滑动的过程中，电流表A1的示数将 ， 电流表A2示数将 ，电压表示数 将 (均填“变大”、“变小”或“不变”) 3、如图所示，用铅笔芯做成一个 滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是 【 】 A．电压表 示数变大，灯变亮 B．电压表示数变大，灯变暗 C．电压表示数变小，灯变暗 D．电压表示数变小，灯变亮 4、如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度就可以知 道油箱内油面的高度，说明它的工作原理。 答：当油箱中放出油来，油面下降，浮标向 移，由 于杠杆 作用，滑动变阻器R的滑片向 移，接入电路中电阻变 ， 电流变 ，油量表的示数就变 ，显示油箱内油 量 ，所以从油量指针所指的刻度就可以知道油箱内油量。 ......... ? ? ?
