江西省金溪县第二中学九年级物理《17.4欧姆定律在串、并联电路中的应用(三)》导学案

ID:22456 2014年01月21日 下载 资料纠错 有奖上传 收藏

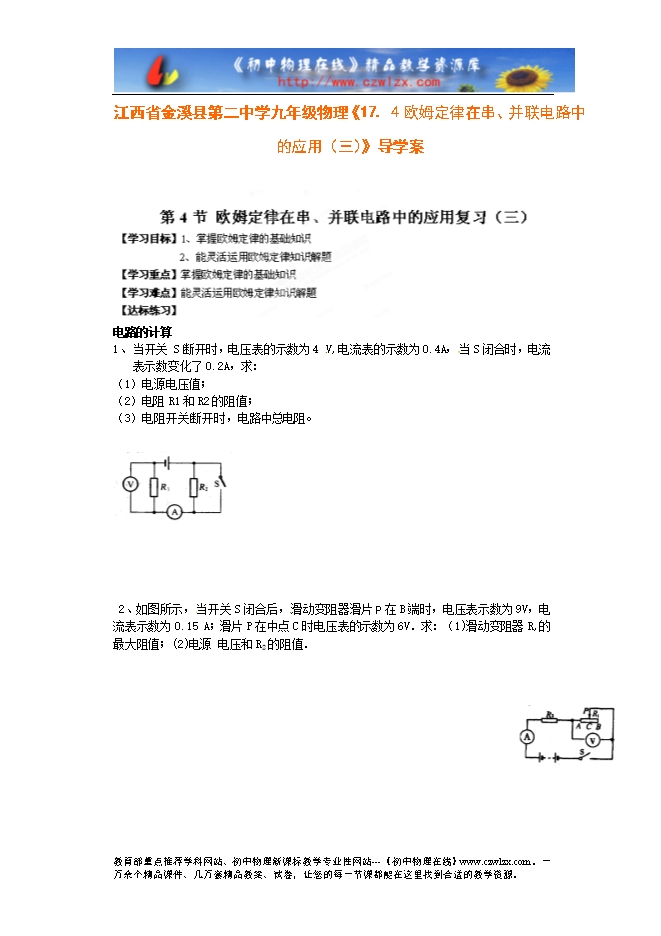

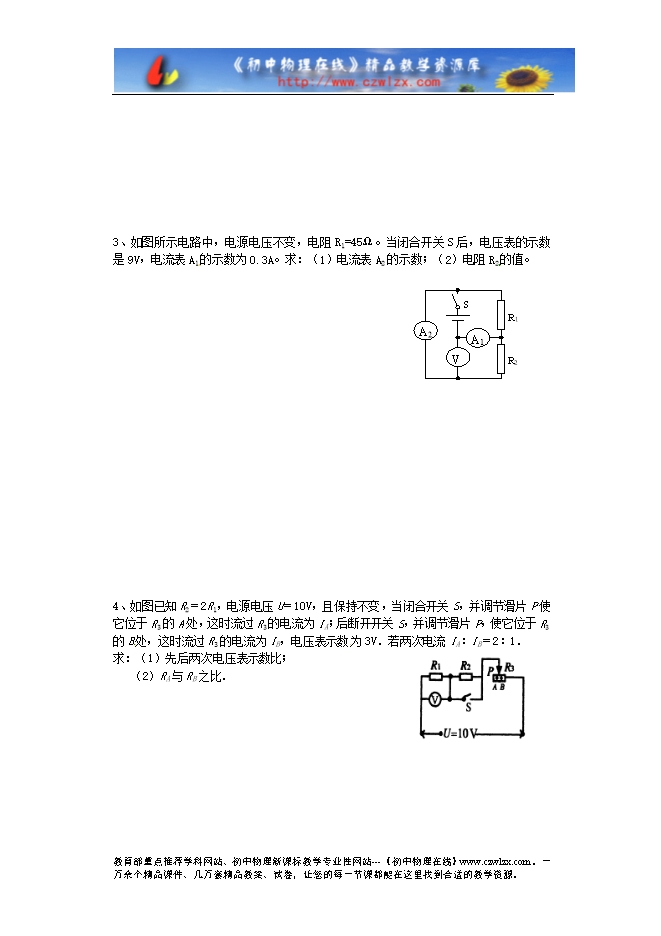

【内容简介】 电路的计算 1、当开关 S断开时,电压表的示数为4 V,电流表的示数为0.4A, 当S闭合时,电流表示数变化了0.2A,求: (1)电源电压值; (2)电阻R1和R2的阻值; (3)电阻开关断开时,电路中总电阻。 2、如图所示, 当开关S闭合后, 滑动变阻器滑片p在B端时,电压表示数为9V,电流表示数为0.15 A;滑片P在中点C时电压表的示数为6V.求:(1)滑动变阻器R,的最大阻值;(2)电源 电压和R2的阻值. 3、如图所示电路中,电源电压不变,电阻R1=45Ω。当闭合开关S后,电压表的示数是9V,电流表A1 的示数为0.3A。求:(1)电流表A2的示数;(2)电阻R2 的值。 4、如图已知R2=2R1,电源电压U=10V,且保持不变,当闭合开关S,并调节滑片P使它位于R3的A处,这时流过R3的电流为IA;后断开开关S,并调节滑片P,使它位于R3的B 处,这时流过R3的电流为IB,电压表示数 为3V.若两次电流IA∶IB=2∶1. 求:(1)先后两次电压表示数比; (2)RA与RB之比. ......... ? ? ?

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
