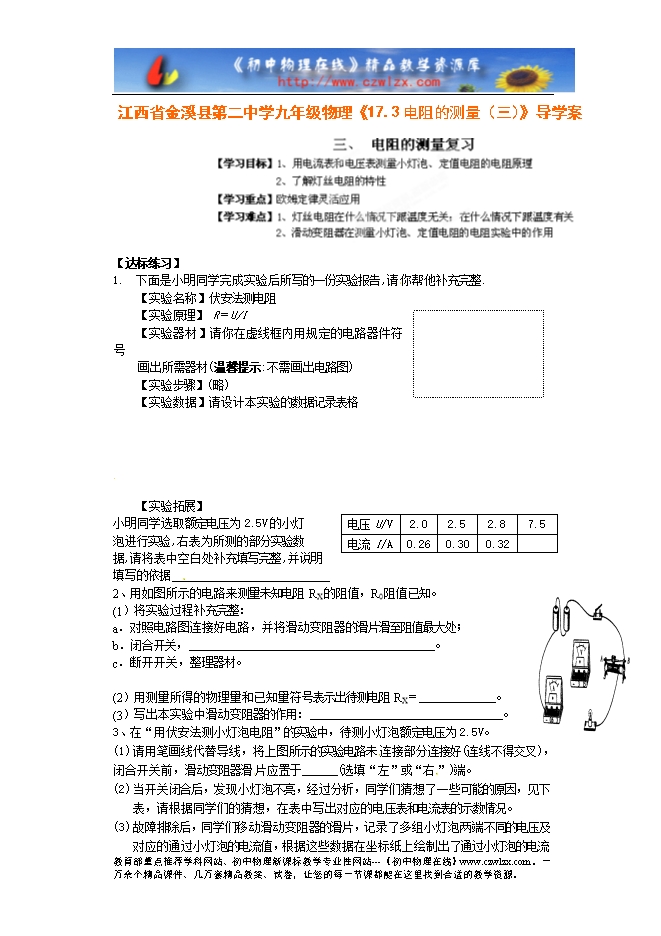

【内容简介】【达标练习】 1. 下面是小明同学完成实验后所写的一份实验报告,请 你帮他补充完整. 【实验名称】伏安法测电阻 【实验原理】 R＝U/I 【实验器材】请你在虚线框内用规定的电路器件符号 画出所需器材(温馨提示:不需画出电路图) 【实验步骤】(略) 【实验数据】请设计本实验的数据记录表格 【实验拓展】 电压U/V 2.0 2.5 2.8 7.5 电流I/A 0.26 0.30 0.32 小明同学选取额定电压为2.5V的小灯 泡进行实验,右表为所测的部分实验数 据,请将表中空白处补充填写完整,并说明 填写的依据 2、用如图所示的电路来测量未知电阻RX的阻值，R0阻值已知。 (1）将实验过程补充完整： a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处； b．闭合开关，__________________________________________。 c．断开开关，整理器材。 (2）用测量所得的物理量和已知量符号表示出待测电阻RX＝_____________。 (3）写出本实验中滑动变阻器的作用：_________________________________。 3、在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V。 ....... ? ? ?
