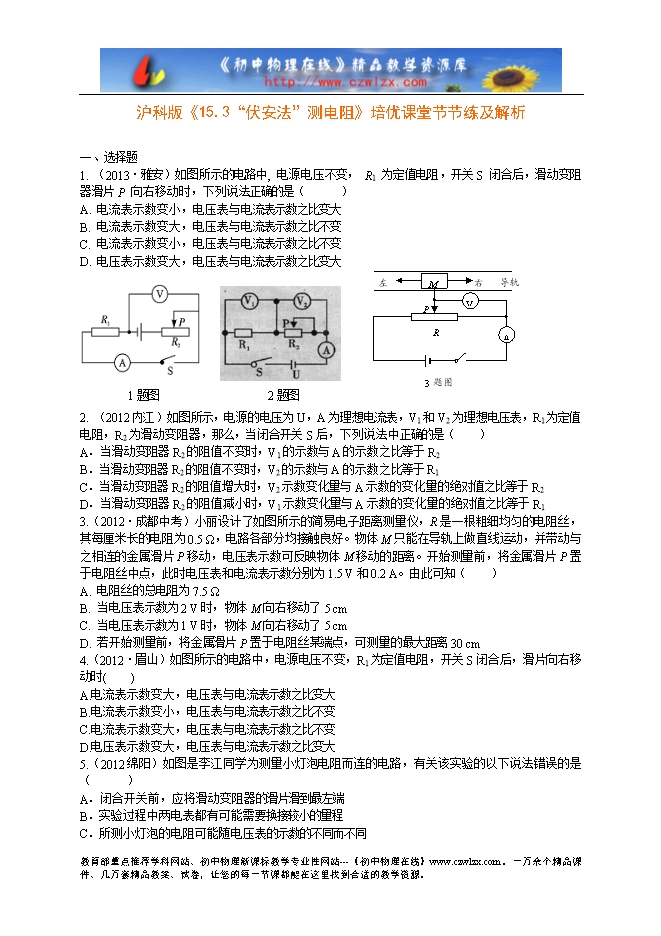

【内容简介】 一、选择题 1. （2013?雅安）如图所示的电路中, 电源电压不变， R1 为定值电阻，开关S 闭合后，滑动变阻器滑片P 向右移动时，下列说法正确的是（ ） A. 电流表示数变小，电压表与电流表示数之比变大 B. 电流表示数变大，电压表与电流表示数之比不变 C. 电流表示数变小，电压表与电流表示数之比不变 D. 电压表示数变大，电压表与电流表示数之比变大 2. （2012内江）如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（ ） A．当滑动变阻器R2的阻值不变时，V1的示数与A的示数之比等于R2 B．当滑动变阻器R2的阻值不变时，V2的示数与A的示数之比等于R1 C．当滑动变阻器R2的阻值增大时，V2示数变化量与A示数的变化量的绝对值之比等于R2 D．当滑动变阻器R2的阻值减小时，V1示数变化量与A示数的变化量的绝对值之比等于R1 3.（2012?成都中考）小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。由此可知（ ） A. 电阻丝的总电阻为7.5 Ω B. 当电压表示数为2 V时，物体M向右移动了5 cm C. 当电压表示数为1 V时，物体M向右移动了5 cm D. 若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cm ......... ? 下载word文档附件 ?
