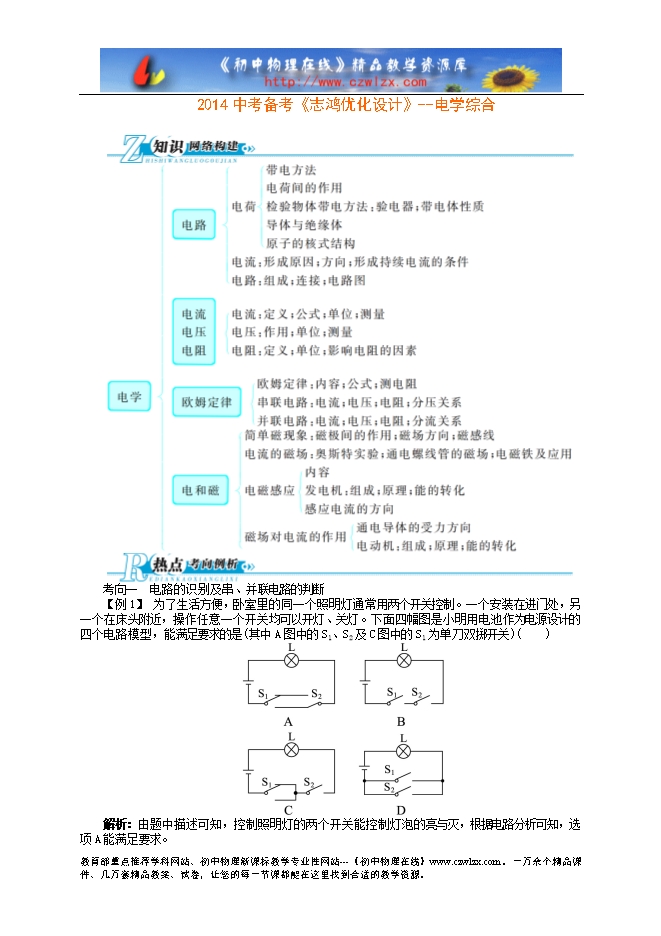

【内容简介】 考向一　电路的识别及串、并联电路的判断 【例1】 为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是(其中A图中的S1、S2及C图中的S1为单刀双掷开关)(　　) 解析：由题中描述可知，控制照明灯的两个开关能控制灯泡的亮与灭，根据电路分析可知，选项A能满足要求。 答案：A 方法归纳 识别串并联电路的常用方法 (1)电流法：在电源外部，电流从正极流向负极的途中，如果没有分支，只有一条通路的是串联电路；如果有分支，即分成两条或两条以上通路的是并联电路。 (2)断开法：即断掉一个用电器 ，如果另一个用电器也不工作，则这两个用电器串联；如果另一个用电器仍能工作，则两个用电器并联。 (3)节点法：如果没有电流的分流点和汇合点，为串联电路；如果有电流的分流点和汇合点，则为并联电路。 (4)拆除法：拆除法是识别较难电路的一种方法，它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。在串联电路中拆除任何一个用电器，其他用电器中没有电流通过；在并联电路中拆除任何一个用电器，其他用电器中仍有电流通过。所谓“拆除法”，就是基于这两个特点，逐个拆除电路中的用电器，根据电路中其他用电器中有无电流来识别电路的方法，这种方法思路简单，易学易懂。考向二　动态电路的分析 ......... ? 下载word文档附件 ? ?
