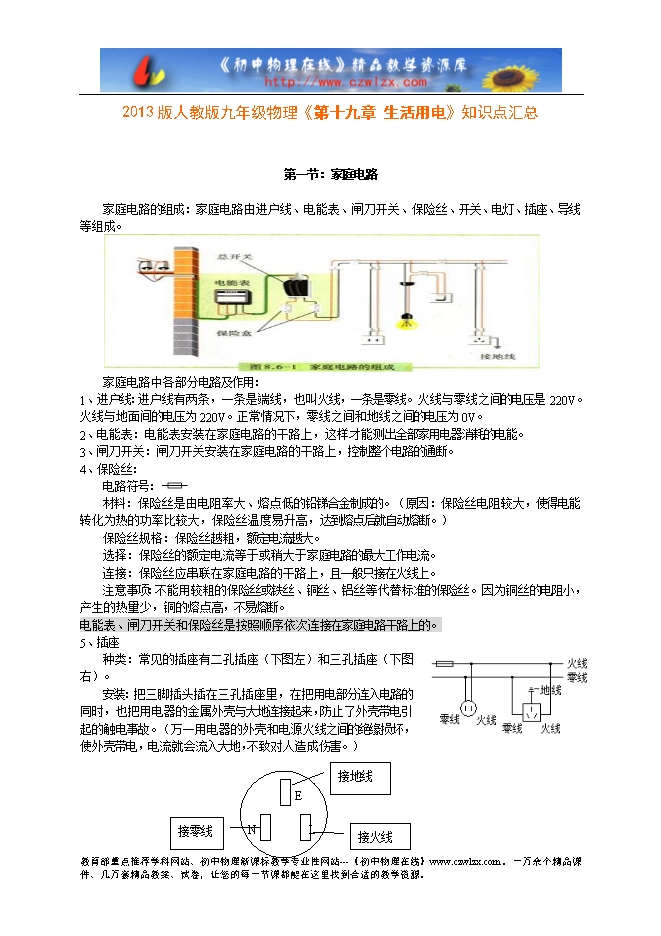

2013版人教版九年级物理《第十九章 生活用电》知识点汇总
【内容简介】
第一节:家庭电路
家庭电路的组成:家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用:
1、进户线:进户线有两条,一条是端线,也叫火线,一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V。正常情况下,零线之间和地线之间的电压为0V。
2、电能表:电能表安装在家庭电路的干路上,这样才能测出全部家用电器消耗的电能。
3、闸刀开关:闸刀开关安装在家庭电路的干路上,控制整个电路的通断。
4、保险丝:
电路符号:
材料:保险丝是由电阻率大、熔点低的铅锑合金制成的。(原因:保险丝电阻较大,使得电能转化为热的功率比较大,保险丝温度易升高,达到熔点后就自动熔断。)
保险丝规格:保险丝越粗,额定电流越大。
选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接:保险丝应串联在家庭电路的干路上,且一般只接在火线上。
注意事项:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小,产生的热量少,铜的熔点高,不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座
........
?
?
?
