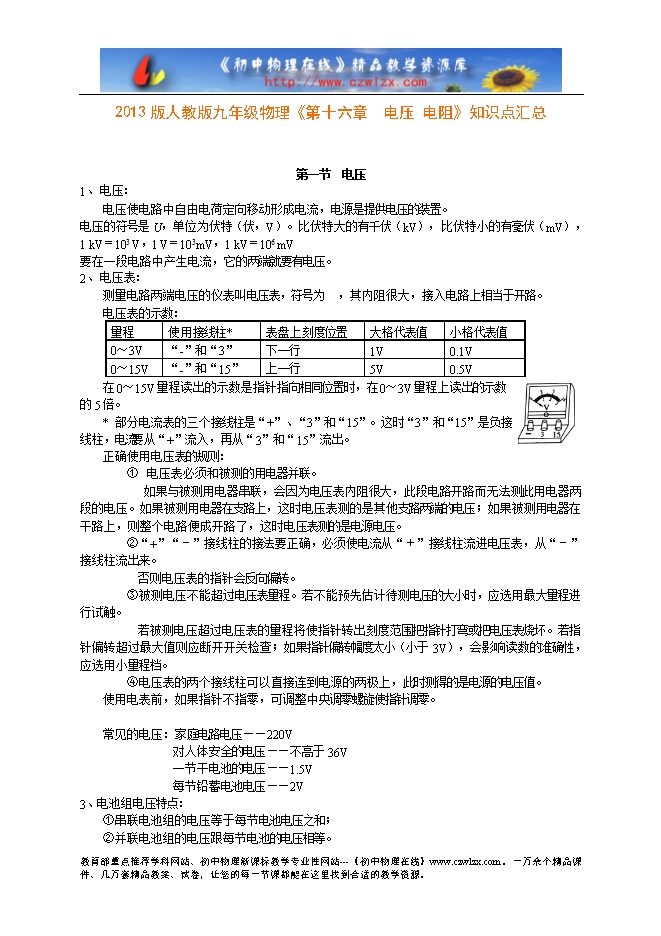

【内容简介】 第一节 电压 1、 电压： 电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。 电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1 V＝103mV，1 kV＝106 mV 要在一段电路中产生电流，它的两端就要有电压。 2、 电压表： 测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。 电压表的示数： 量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值 0～3V “-”和“3” 下一行 1V 0.1V 0～15V “-”和“15” 上一行 5V 0.5V 在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。 * 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。 正确使用电压表的规则： ① 电压表必须和被测的用电器并联。 如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。 ②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。 否则电压表的指针会反向偏转。 ③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。 ....... ? ? ?
