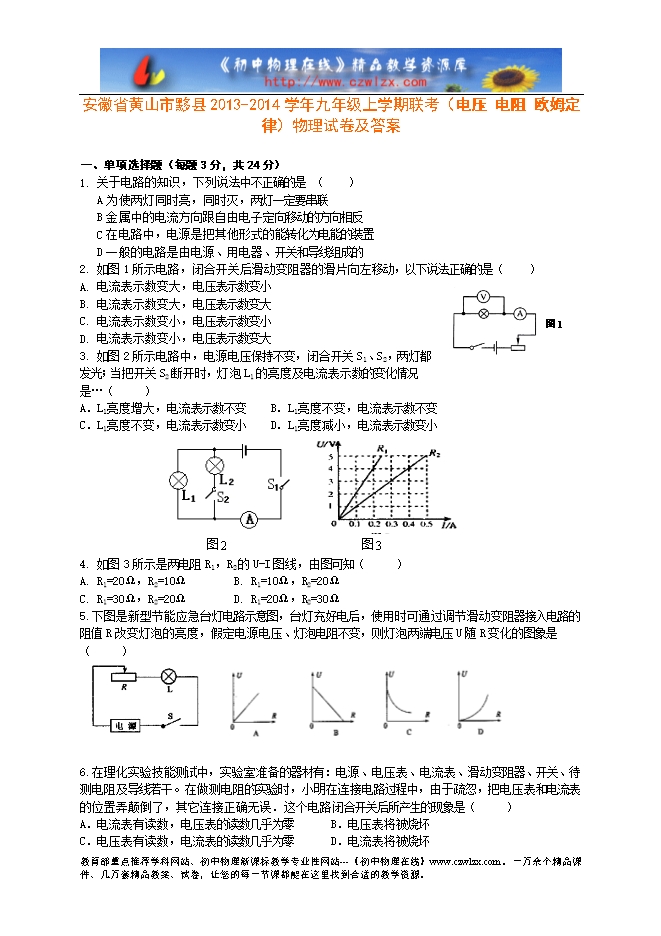

安徽省黄山市黟县2013-2014学年九年级上学期联考(电压 电阻 欧姆定律)物理试卷及答案
【内容简介】
一、单项选择题(每题3分,共24分)
1. 关于电路的知识,下列说法中不正确的是 ( )
A为使两灯同时亮,同时灭,两灯一定要串联
B金属中的电流方向跟自由电子定向移动的方向相反
C在电路中,电源是把其他形式的能转化为电能的装置
D一般的电路是由电源、用电器、开关和导线组成的
2. 如图1所示电路,闭合开关后滑动变阻器的滑片向左移动,以下说法正确的是( )
A. 电流表示数变大,电压表示数变小
B. 电流表示数变大,电压表示数变大
C. 电流表示数变小,电压表示数变小
D. 电流表示数变小,电压表示数变大
3. 如图2所示电路中,电源电压保持不变,闭合开关S1、S2,两灯都发光;当把开关S2断开时,灯泡L1的亮度及电流表示数的变化情况是…( )
A.L1亮度增大,电流表示数不变 B.L1亮度不变,电流表示数不变
C.L1亮度不变,电流表示数变小 D.L1亮度减小,电流表示数变小
4. 如图3所示是两电阻R1,R2的U-I图线,由图可知( )
A. R1=20Ω,R2=10Ω B. R1=10Ω,R2=20Ω
C. R1=30Ω,R2=20Ω D. R1=20Ω,R2=30Ω
5.下图是新型节能应急台灯电路示意图,台灯充好电后,使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度,假定电源电压、灯泡电阻不变,则灯泡两端电压U随R变化的图象是( )
........
?
