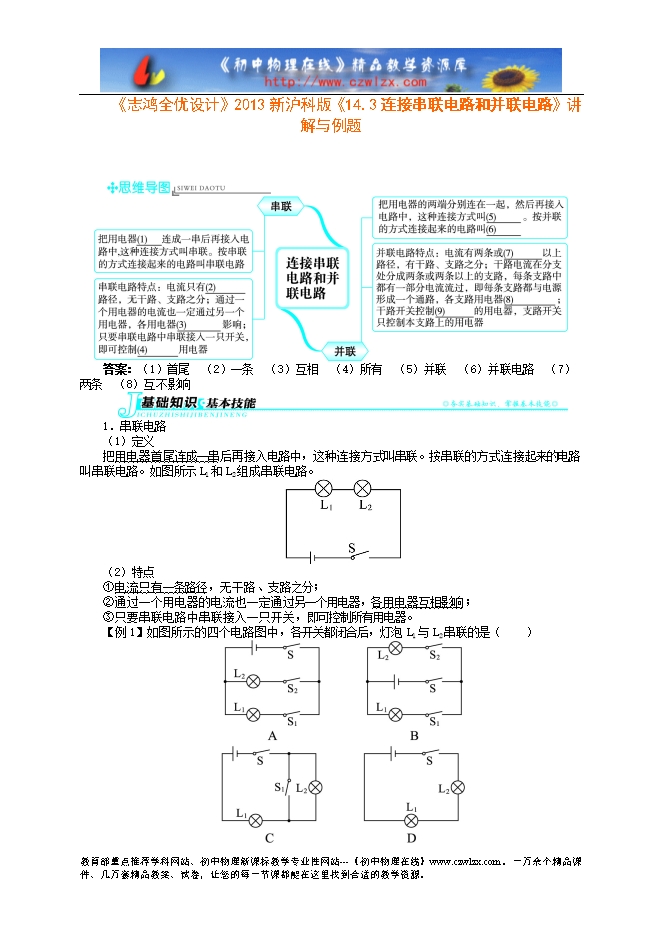

《志鸿全优设计》2013新沪科版《14.3连接串联电路和并联电路》讲解与例题
【内容简介】
1.串联电路
(1)定义
把用电器首尾连成一串后再接入电路中,这种连接方式叫串联。按串联的方式连接起来的电路叫串联电路。如图所示L1和L2组成串联电路。
(2)特点
①电流只有一条路径,无干路、支路之分;
②通过一个用电器的电流也一定通过另一个用电器,各用电器互相影响;
③只要串联电路中串联接入一只开关,即可控制所有用电器。
【例1】如图所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是( )
解析:根据串联电路的定义或特点作出判断,串联电路中电流只有一条路径。因此选项D符合题意要求。
答案:D

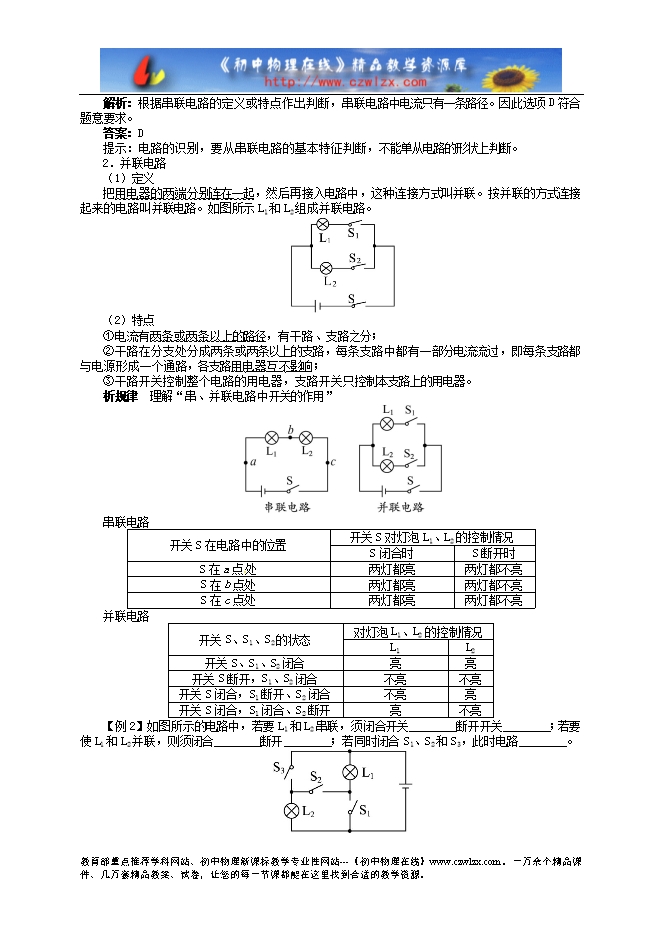

提示:电路的识别,要从串联电路的基本特征判断,不能单从电路的形状上判断。2.并联电路
(1)定义
把用电器的两端分别连在一起,然后再接入电路中,这种连接方式叫并联。按并联的方式连接起来的电路叫并联电路。如图所示L1和L2组成并联电路。
........
?
?
?
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
