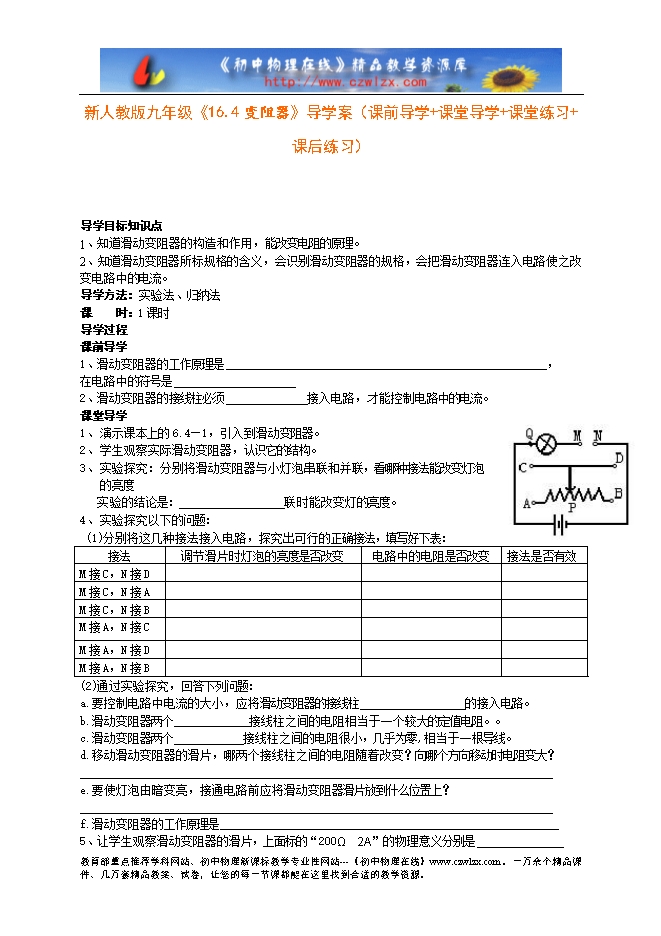

新人教版九年级《16.4变阻器》导学案(课前导学+课堂导学+课堂练习+课后练习)
【内容简介】
导学目标知识点
1、知道滑动变阻器的构造和作用,能改变电阻的原理。
2、知道滑动变阻器所标规格的含义,会识别滑动变阻器的规格,会把滑动变阻器连入电路使之改变电路中的电流。
导学方法:实验法、归纳法
课 时:1课时导学过程
课前导学
1、滑动变阻器的工作原理是 ,
在电路中的符号是
2、滑动变阻器的接线柱必须 接入电路,才能控制电路中的电流。
课堂导学
1、 演示课本上的6.4—1,引入到滑动变阻器。
2、 学生观察实际滑动变阻器,认识它的结构。
3、 实验探究:分别将滑动变阻器与小灯泡串联和并联,看哪种接法能改变灯泡的亮度
实验的结论是: 联时能改变灯的亮度。
4、 实验探究以下的问题:
(1)分别将这几种接法接入电路,探究出可行的正确接法,填写好下表:
接法 调节滑片时灯泡的亮度是否改变 电路中的电阻是否改变 接法是否有效
M接C,N接D
M接C,N接A
M接C,N接B
M接A,N接C
M接A,N接D
M接A,N接B
(2)通过实验探究,回答下列问题:
a.要控制电路中电流的大小,应将滑动变阻器的接线柱 的接入电路。
b.滑动变阻器两个 接线柱之间的电阻相当于一个较大的定值电阻。。
c.滑动变阻器两个 接线柱之间的电阻很小,几乎为零,相当于一根导线。
d.移动滑动变阻器的滑片,哪两个接线柱之间的电阻随着改变?向哪个方向移动时电阻变大?
.......
?
?
?
