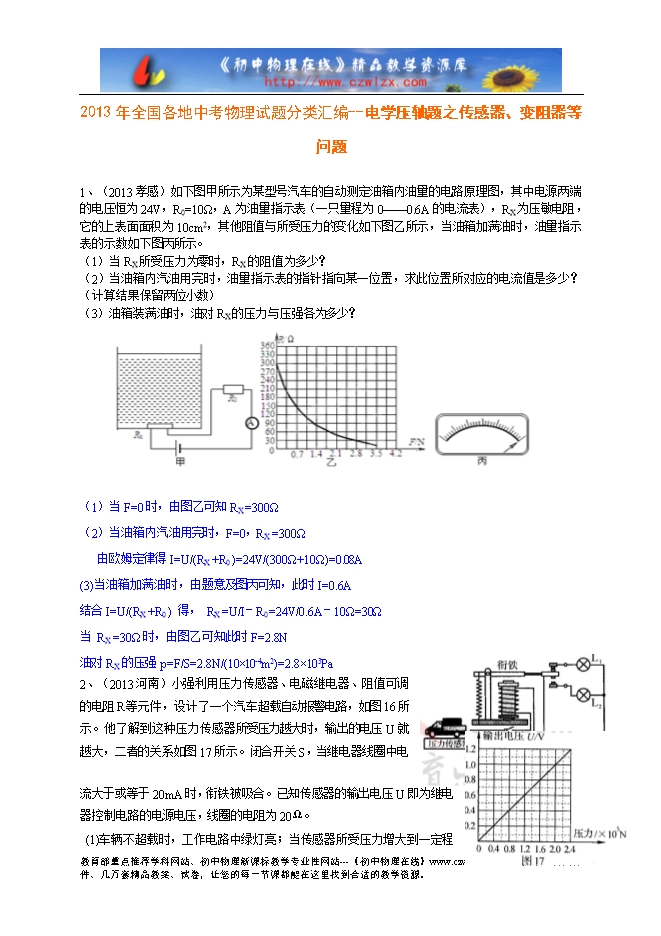

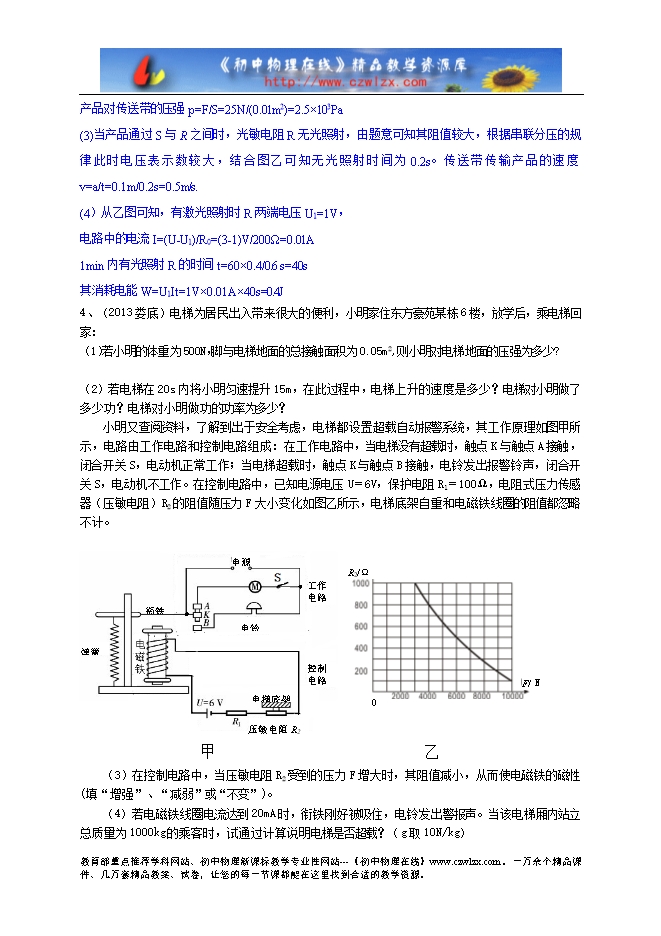

【内容简介】1、（2013孝感）如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0——0.6A的电流表），RX为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。 （1）当RX所受压力为零时，RX的阻值为多少？ （2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数） （3）油箱装满油时，油对RX的压力与压强各为多少？ （1）当F=0时，由图乙可知RX =300Ω （2）当油箱内汽油用完时，F=0，RX =300Ω 由欧姆定律得I=U/(RX +R0 )=24V/(300Ω+10Ω)=0.08A (3)当油箱加满油时，由题意及图丙可知，此时I=0.6A 结合I=U/(RX +R0 ) 得， RX =U/I－R0 =24V/0.6A－10Ω=30Ω 当 RX =30Ω时，由图乙可知此时F=2.8N 油对RX的压强p=F/S=2.8N/(10×10-4m2)=2.8×103Pa 2、（2013河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。 (1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请你判断灯________ (选填“L1”或“L2”)是红灯。 (2)某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?（g取10N/kg） (3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。 ........ ? ? ?
