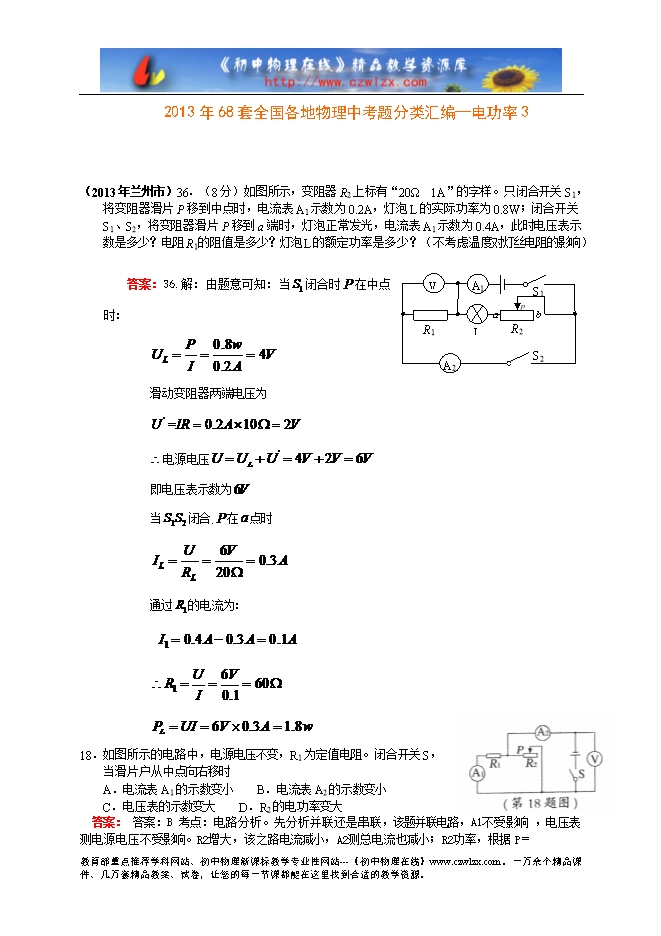

2013年68套全国各地物理中考题分类汇编—电功率3
【内容简介】(2013年兰州市)36.(8分)如图所示,变阻器R2上标有“20Ω 1A”的字样。只闭合开关S1,将变阻器滑片P移到中点时,电流表A1示数为0.2A,灯泡L的实际功率为0.8W;闭合开关S1、S2,将变阻器滑片P移到a端时,灯泡正常发光,电流表A1示数为0.4A,此时电压表示数是多少?电阻R1的阻值是多少?灯泡L的额定功率是多少?(不考虑温度对灯丝电阻的影响)
答案:36.解:由题意可知:当 闭合时 在中点时:
滑动变阻器两端电压为
电源电压
即电压表示数为
当 闭合. 在 点时
通过 的电流为:
18.如图所示的电路中,电源电压不变,R1为定值电阻。闭合开关S,
当滑片户从中点向右移时
A.电流表A1的示数变小 B.电流表A2的示数变小
C.电压表的示数变大 D.R2的电功率变大
答案: 答案:B 考点:电路分析。先分析并联还是串联,该题并联电路,A1不受影响 ,电压表测电源电压不受影响。R2增大,该之路电流减小,A2测总电流也减小;R2功率,根据P=U2/R,可知变小。

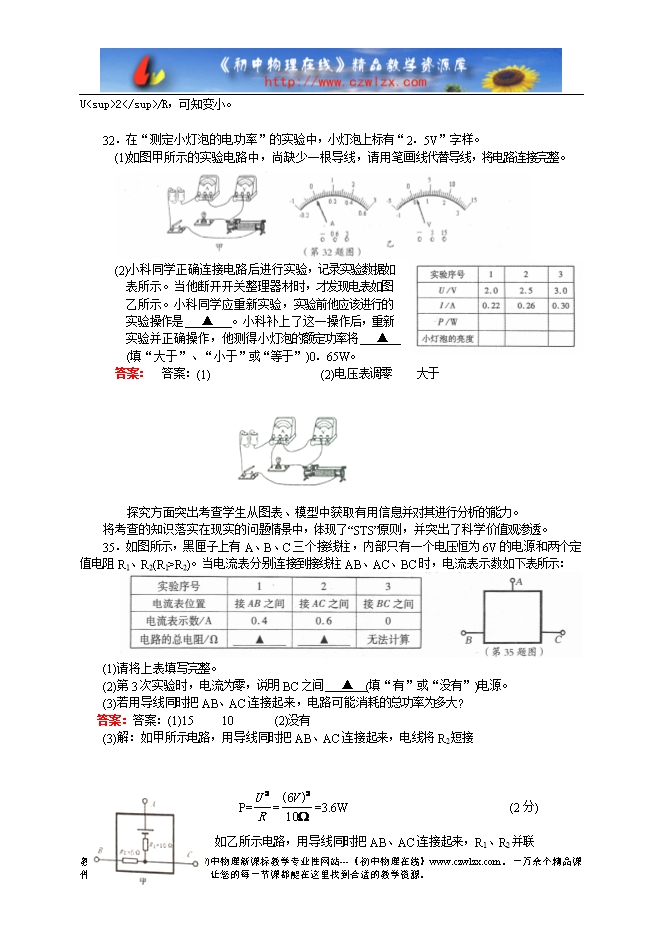

32.在“测定小灯泡的电功率”的实验中,小灯泡上标有“2.5V”字样。
(1)如图甲所示的实验电路中,尚缺少一根导线,请用笔画线代替导线,将电路连接完整。
.........
?
?
?
