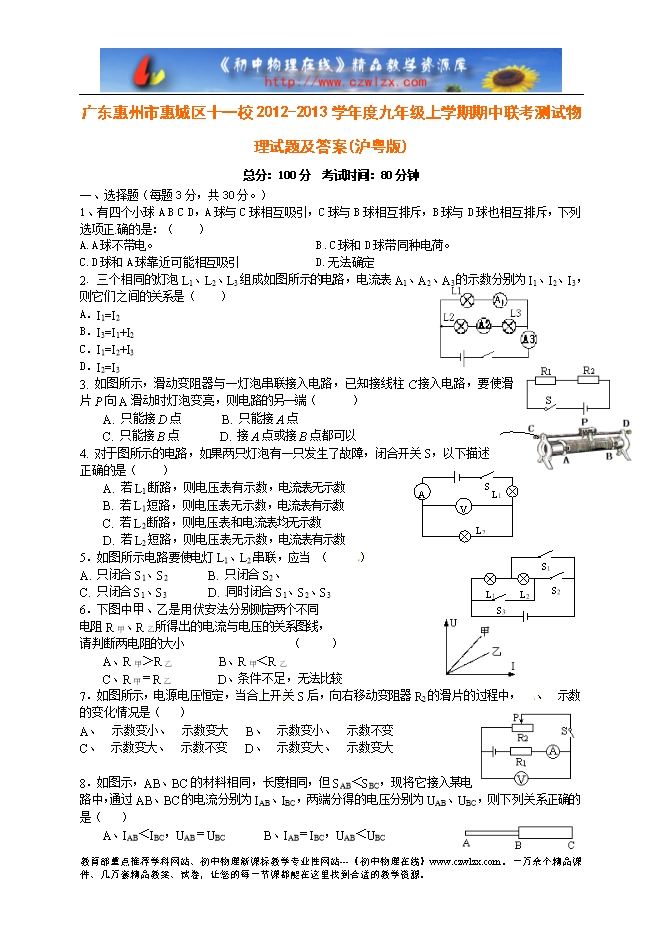

【内容简介】 总分：100分 考试时间：80分钟 一、选择题（每题3分，共30分。） 1、有四个小球A B C D，A球与C球相互吸引，C球与B球相互排斥，B球与D球也相互排斥，下列选项正确的是：（ ） A.A球不带电。 B .C球和D球带同种电荷。 C.D球和A球靠近可能相互吸引 D.无法确定 2. 三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ） A．I1=I2 B．I3=I1+I2 C．I1=I2+I3 D．I2=I3 3. 如图所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C接入电路，要使滑片P向A滑动时灯泡变亮，则电路的另一端（ ） A. 只能接D点 B. 只能接A点 C. 只能接B点 D. 接A点或接B点都可以 4. 对于图所示的电路，如果两只灯泡有一只发生了故障，闭合开关S，以下描述正确的是（ ） A. 若L1断路，则电压表有示数，电流表无示数 B. 若L1短路，则电压表无示数，电流表有示数 C. 若L2断路，则电压表和电流表均无示数 D. 若L2短路，则电压表无示数，电流表有示数 5．如图所示电路要使电灯L1、L2串联，应当 （ ） A. 只闭合S1、S2 B. 只闭合S2、 C. 只闭合S1、S3 D. 同时闭合S1、S2、S3 6．下图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小 （ ） A、R甲＞R乙 B、R甲＜R乙 C、R甲＝R乙 D、条件不足，无法比较 ....... ? ? ? ? ?
