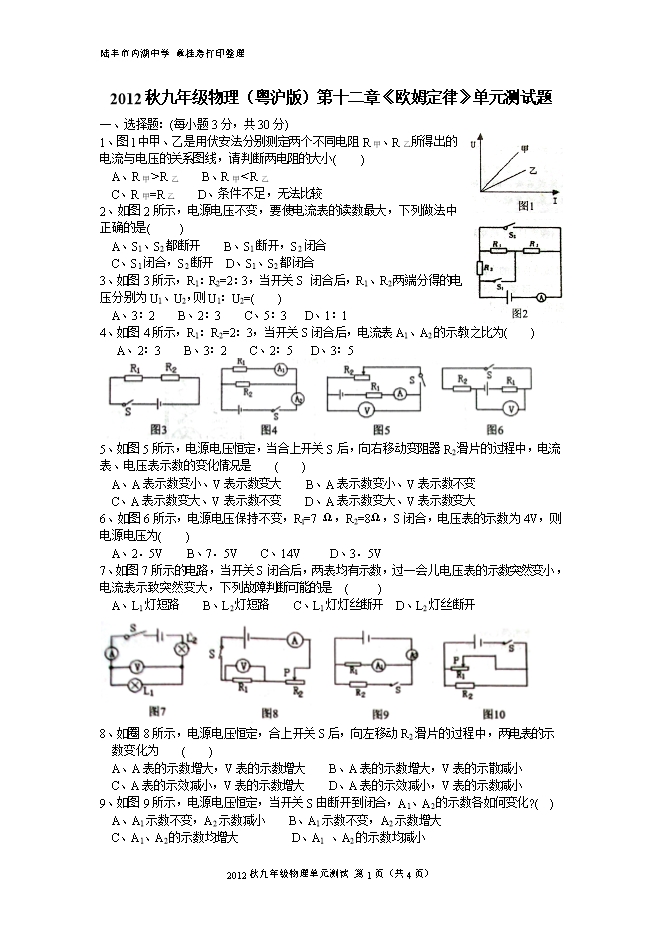

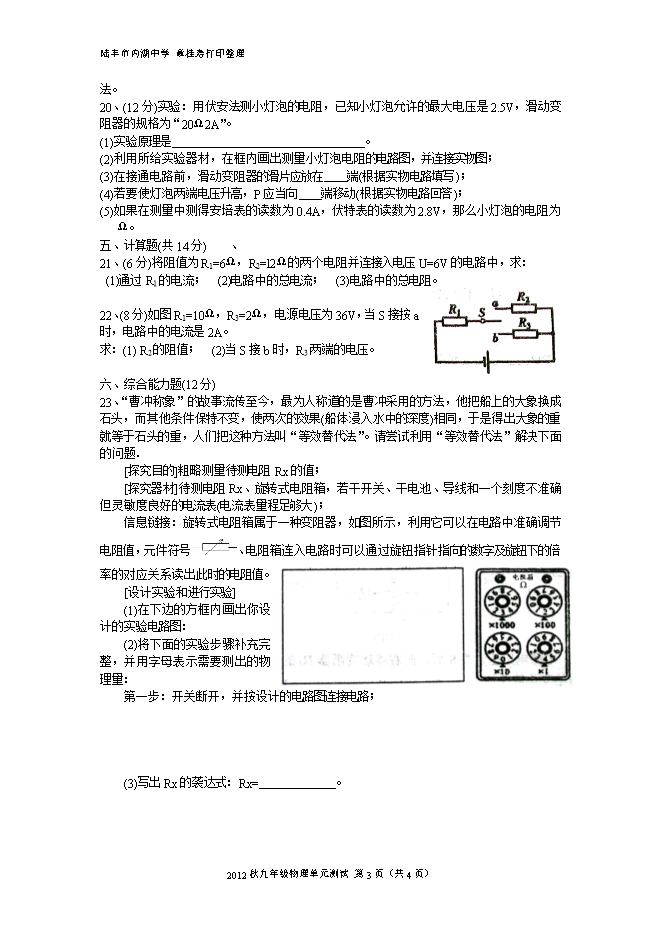

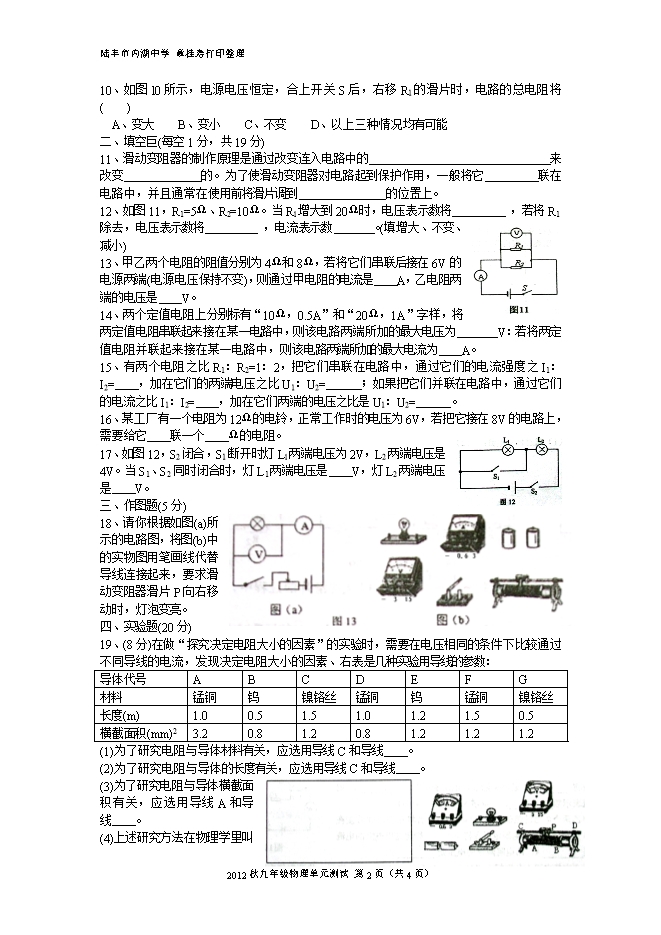

【内容简介】一、选择题：(每小题3分，共30分) 1、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小( ) A、R甲＞R乙 B、R甲＜R乙 C、R甲=R乙 D、条件不足，无法比较 2、如图2所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( ) A、S1、S2都断开 B、S1断开，S2闭合 C、S1闭合，S2断开 D、S1、S2都闭合 3、如图3所示，R1：R2=2：3，当开关S 闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=( ) A、3：2 B、2：3 C、5：3 D、1：1 4、如图4所示，R1：R2=2：3，当开关S闭合后，电流表A1、A2的示教之比为( ) A、2：3 B、3：2 C、2：5 D、3：5 5、如图5所示，电源电压恒定，当合上开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是 ( ) A、A表示数变小、V表示数变大 B、A表示数变小、V表示数不变 C、A表示数变大、V表示数不变 D、A表示数变大、V表示数变大 6、如图6所示，电源电压保持不变，Rl=7 Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为( ) A、2．5V B、7．5V C、14V D、3．5V 7、如图7所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示致突然变大，下列故障判断可能的是 ( ) A、L1灯短路 B、L2灯短路 C、L1灯灯丝断开 D、L2灯丝断开 ....... ? ? ?
