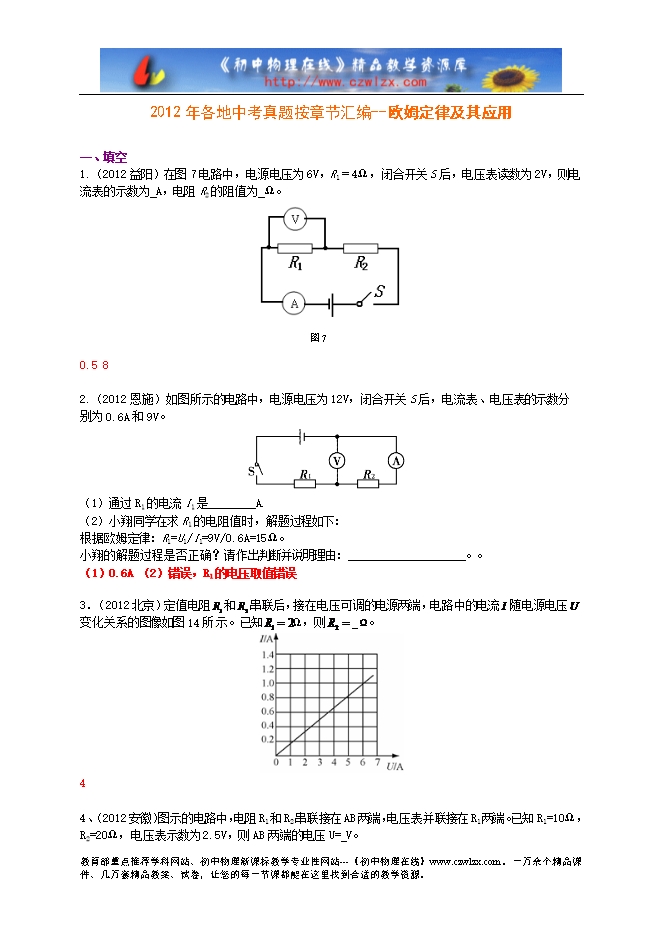

2012年各地中考真题按章节汇编--欧姆定律及其应用
【内容简介】
一、填空
1.(2012益阳)在图7电路中,电源电压为6V,R1=4Ω,闭合开关S后,电压表读数为2V,则电流表的示数为 A,电阻R2的阻值为 Ω。
0.5 8
2.(2012恩施)如图所示的电路中,电源电压为12V,闭合开关S后,电流表、电压表的示数分别为0.6A和9V。
(1)通过R1的电流I1是________A.
(2)小翔同学在求R1的电阻值时,解题过程如下:
根据欧姆定律:R1=U1/I1=9V/0.6A=15Ω。
小翔的解题过程是否正确?请作出判断并说明理由:____________________。。
(1)0.6A (2)错误,R1的电压取值错误
3.(2012北京)定值电阻 和 串联后,接在电压可调的电源两端,电路中的电流 随电源电压 变化关系的图像如图14所 示。已知 ,则 。
4
4、(2012安徽)图示的电路中,电阻R1和R2串联接在AB两端,电压表并联接在R1两端。已知R1=10Ω,R2=20Ω,电压表示数为2.5V,则AB两端的电压U= V。
7.5

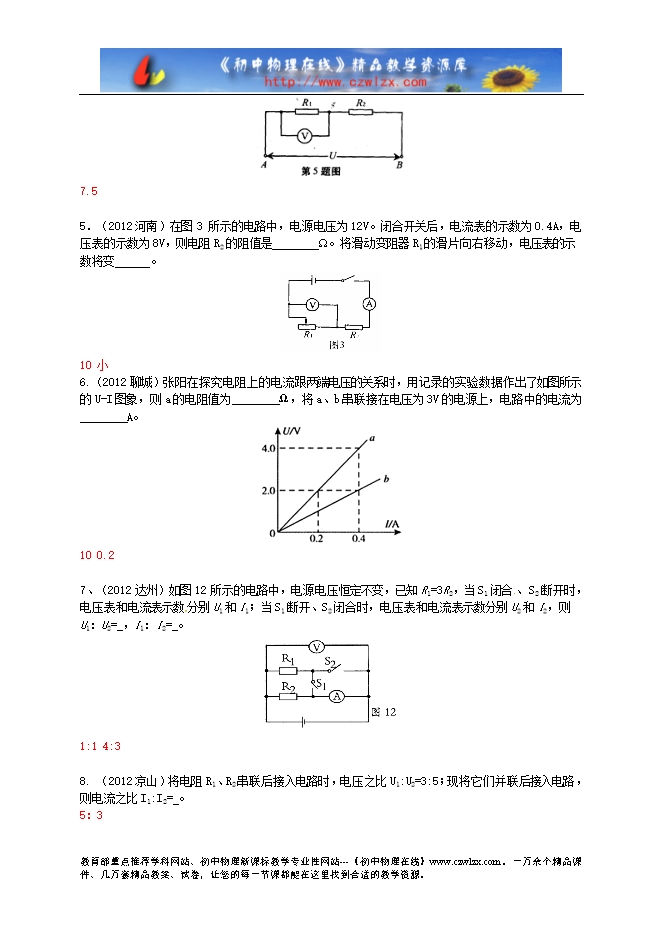

5.(2012河南)在图3 所示的电路中,电源电压为12V。闭合开关后,电流表的示数为0.4A,电压表的示数为8V,则电阻R2的阻值是________W。将滑动变阻器R1的滑片向右移动,电压表的示数将变______。
.........
?
?
?
