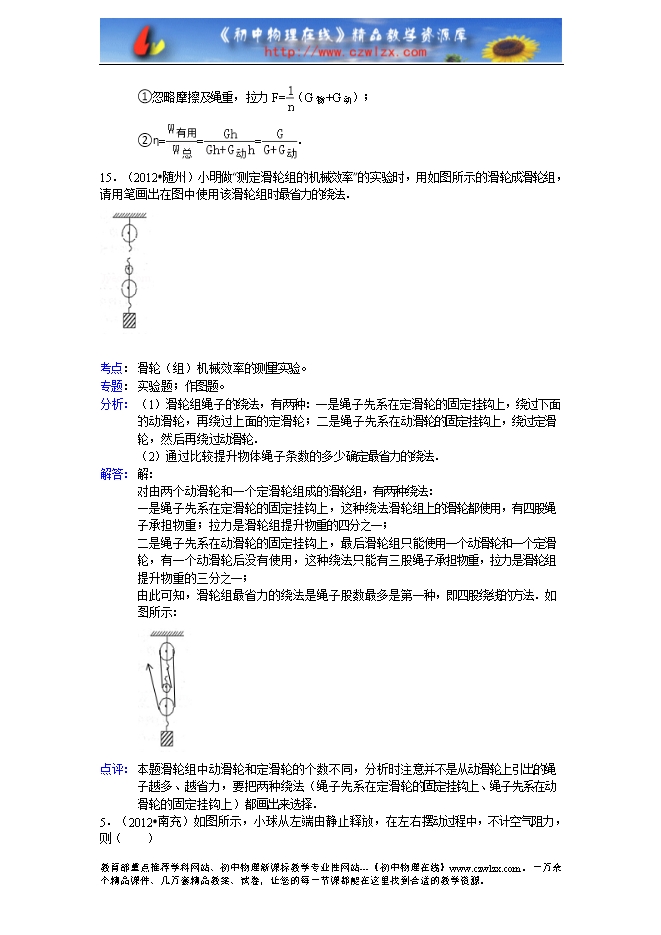

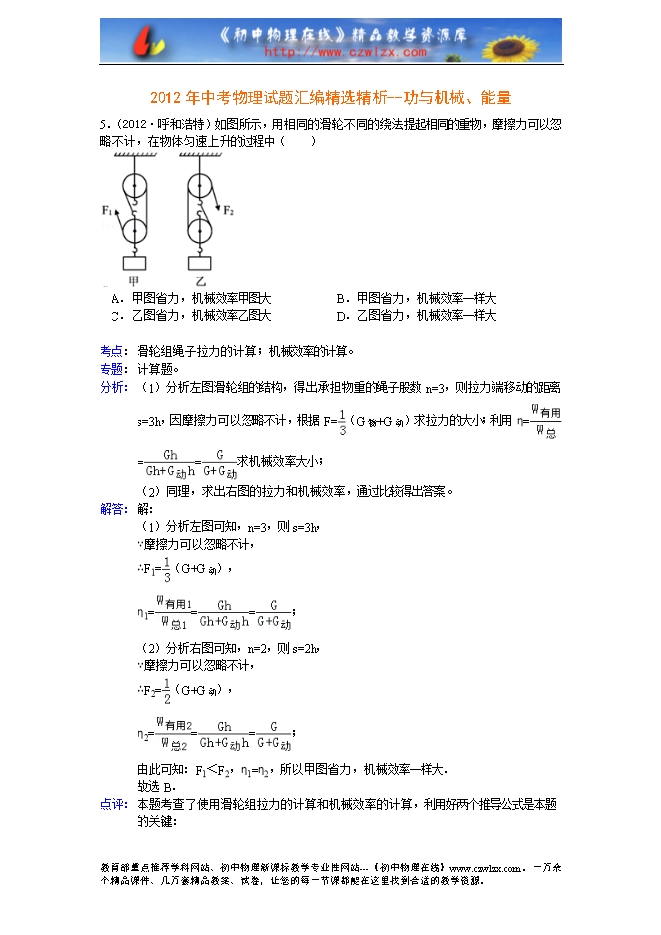

【内容简介】5．（2012?呼和浩特）如图所示，用相同的滑轮不同的绕法提起相同的重物，摩擦力可以忽略不计，在物体匀速上升的过程中（　　） A． 甲图省力，机械效率甲图大 B． 甲图省力，机械效率一样大 　 C． 乙图省力，机械效率乙图大 D． 乙图省力，机械效率一样大 考点： 滑轮组绳子拉力的计算；机械效率的计算。 专题： 计算题。 分析： （1）分析左图滑轮组的结构，得出承担物重的绳子股数n=3，则拉力端移动的距离s=3h，因摩擦力可以忽略不计，根据F= （G物+G动）求拉力的大小；利用η= = = 求机械效率大小； （2）同理，求出右图的拉力和机械效率，通过比较得出答案． 解答： 解： （1）分析左图可知，n=3，则s=3h， ∵摩擦力可以忽略不计， ∴F1= （G+G动）， η1= = = ； （2）分析右图可知，n=2，则s=2h， ∵摩擦力可以忽略不计， ∴F2= （G+G动）， η2= = = ； 由此可知：F1＜F2，η1=η2，所以甲图省力，机械效率一样大． 故选B． 点评： 本题考查了使用滑轮组拉力的计算和机械效率的计算，利用好两个推导公式是本题的关键： ①忽略摩擦及绳重，拉力F= （G物+G动）； ②η= = = ． 15．（2012?随州）小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组时最省力的绕法． ........ ? ? ?
