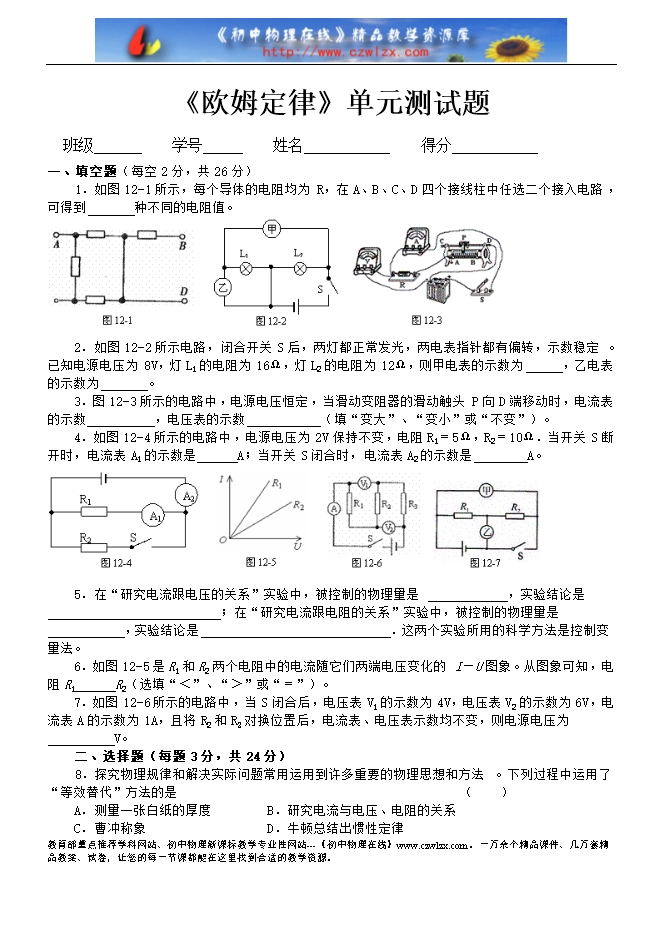

【内容简介】一、填空题（每空2分，共26分） 　　1．如图12-1所示，每个导体的电阻均为R，在A、B、C、D四个接线柱中任选二个接入电路，可得到 种不同的电阻值。 　　2．如图12-2所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为 ，乙电表的示数为 。 　　3．图12-3所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数 ，电压表的示数 （填“变大”、“变小”或“不变”）。 　　4．如图12-4所示的电路中，电源电压为2V保持不变，电阻R1＝5Ω，R2＝10Ω．当开关S断开时，电流表A1的示数是 A；当开关S闭合时，电流表A2的示数是 A。 ........ ? ? ?
